Квадрокоптер FPV 7", дрон камикадзе, GEPRC ELRS 915, VTX 5.8GHz

Описание про Квадрокоптер FPV 7", дрон камикадзе, GEPRC ELRS 915, VTX 5.8GHz

Квадрокоптер FPV 7", дрон камикадзе, GEPRC ELRS 915, VTX 5.8GHz

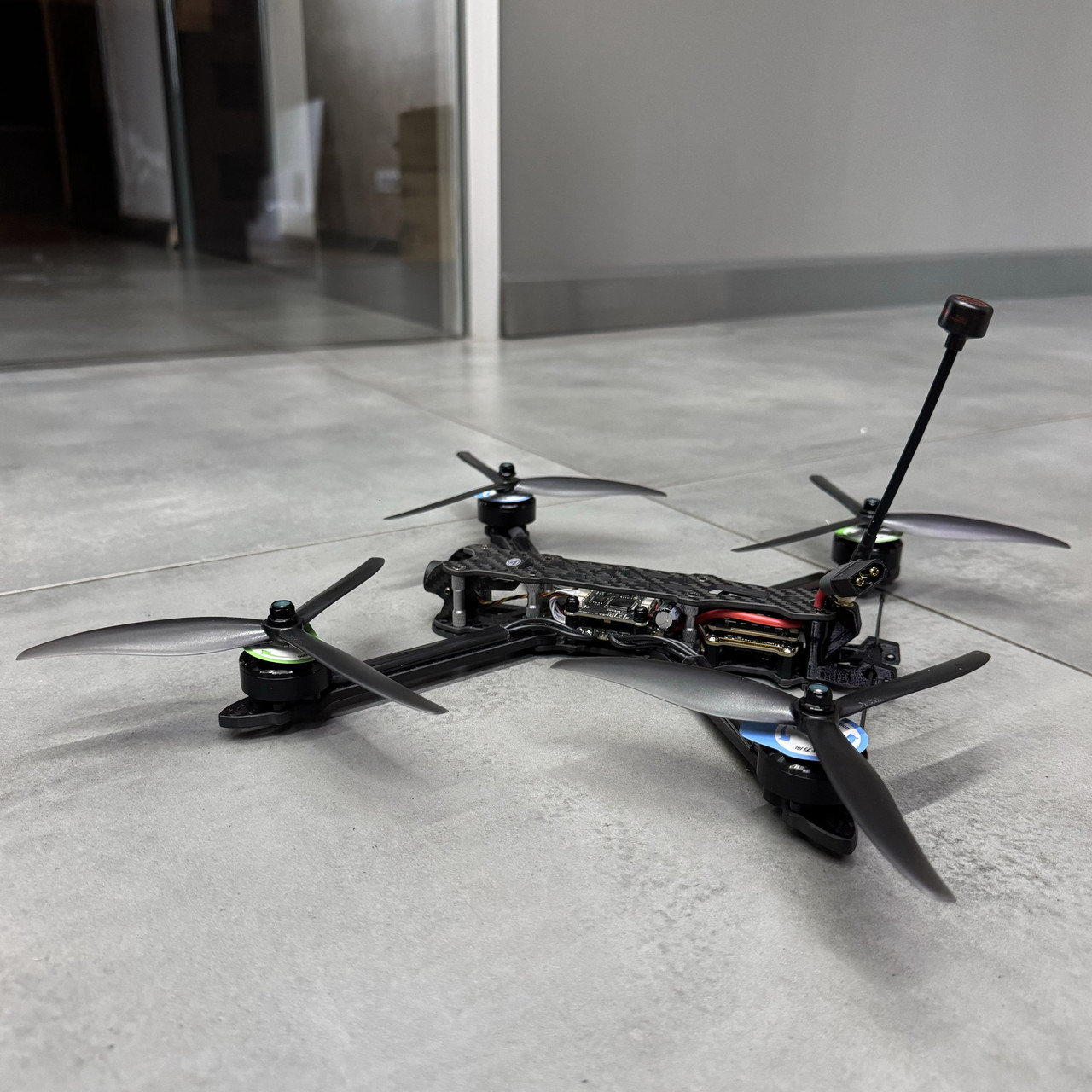

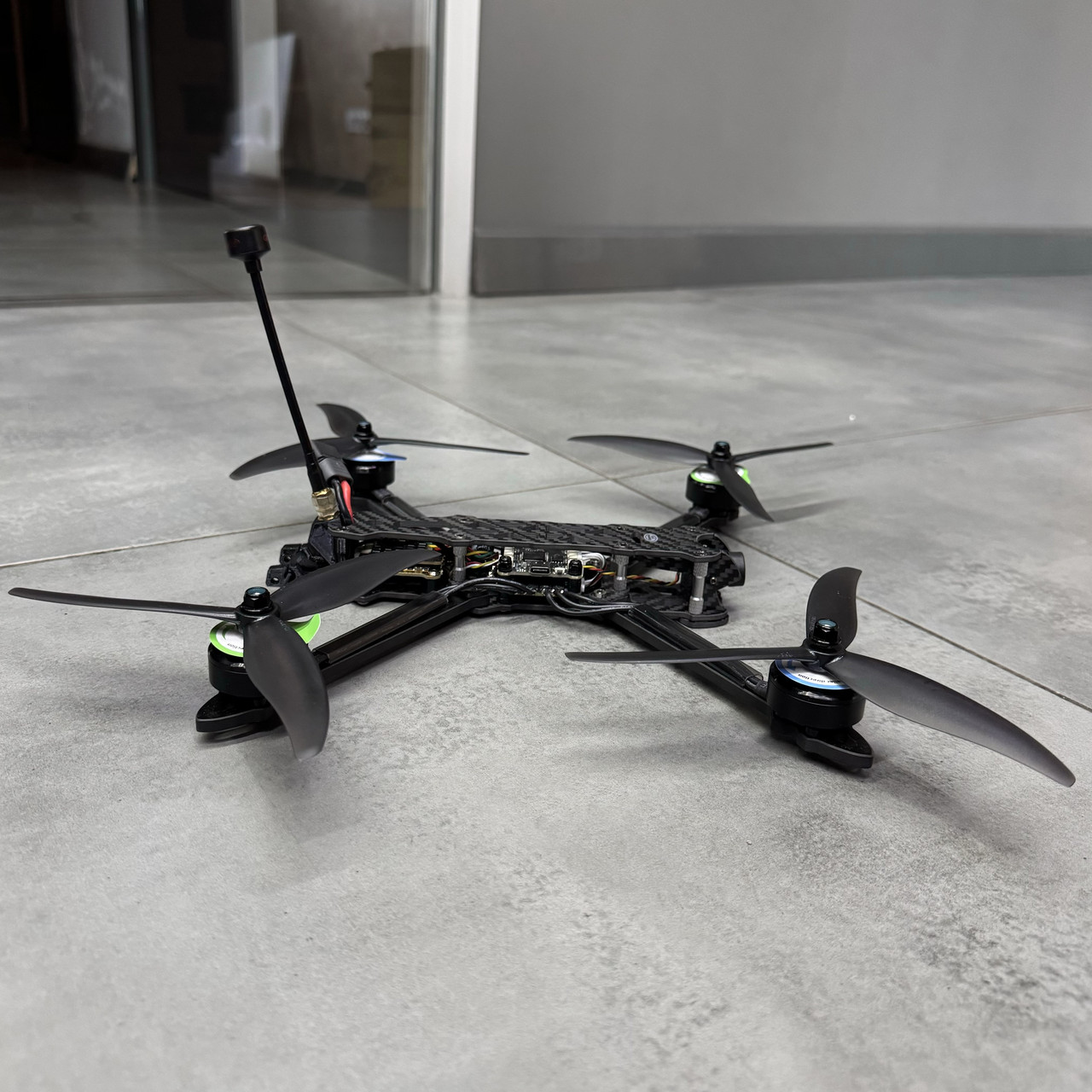

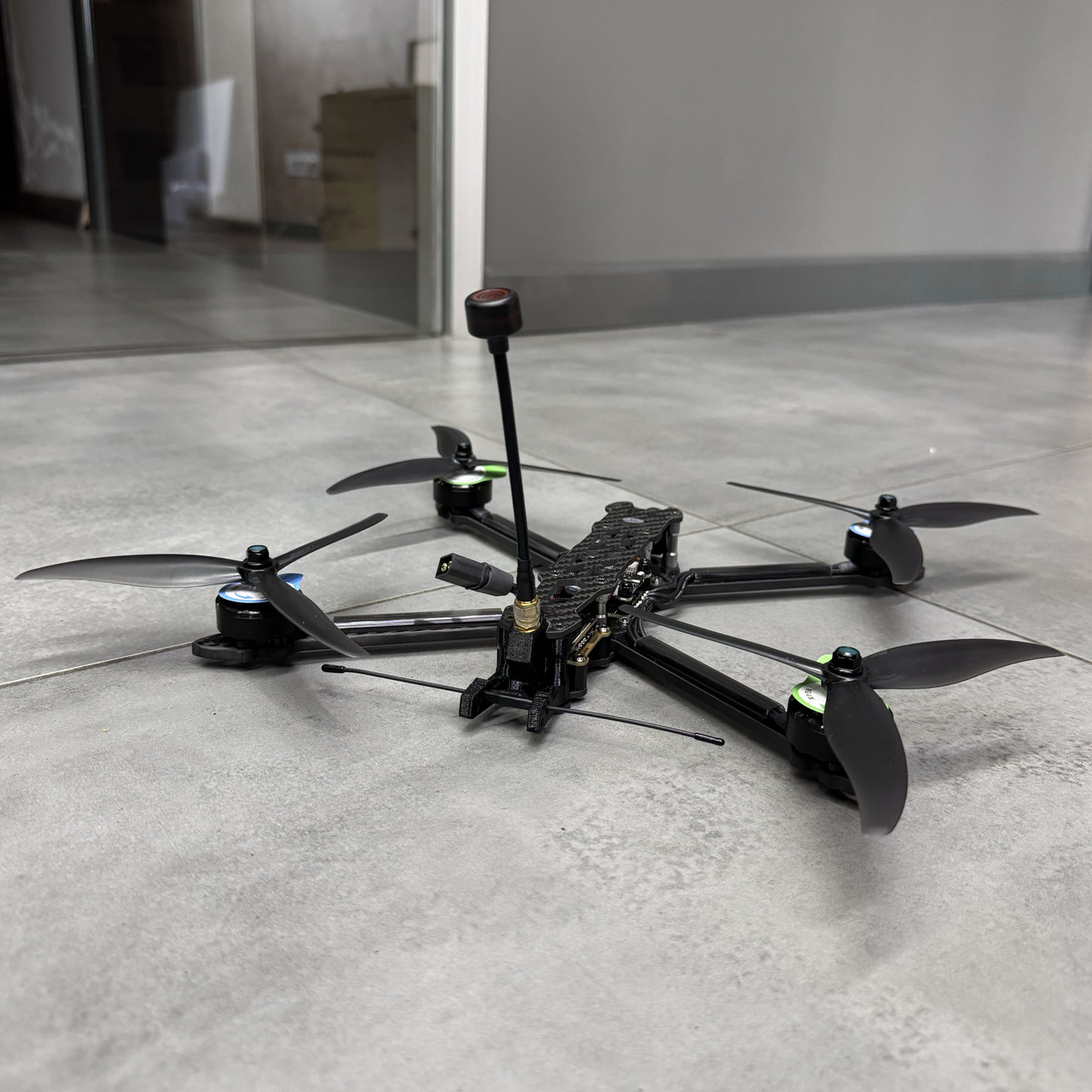

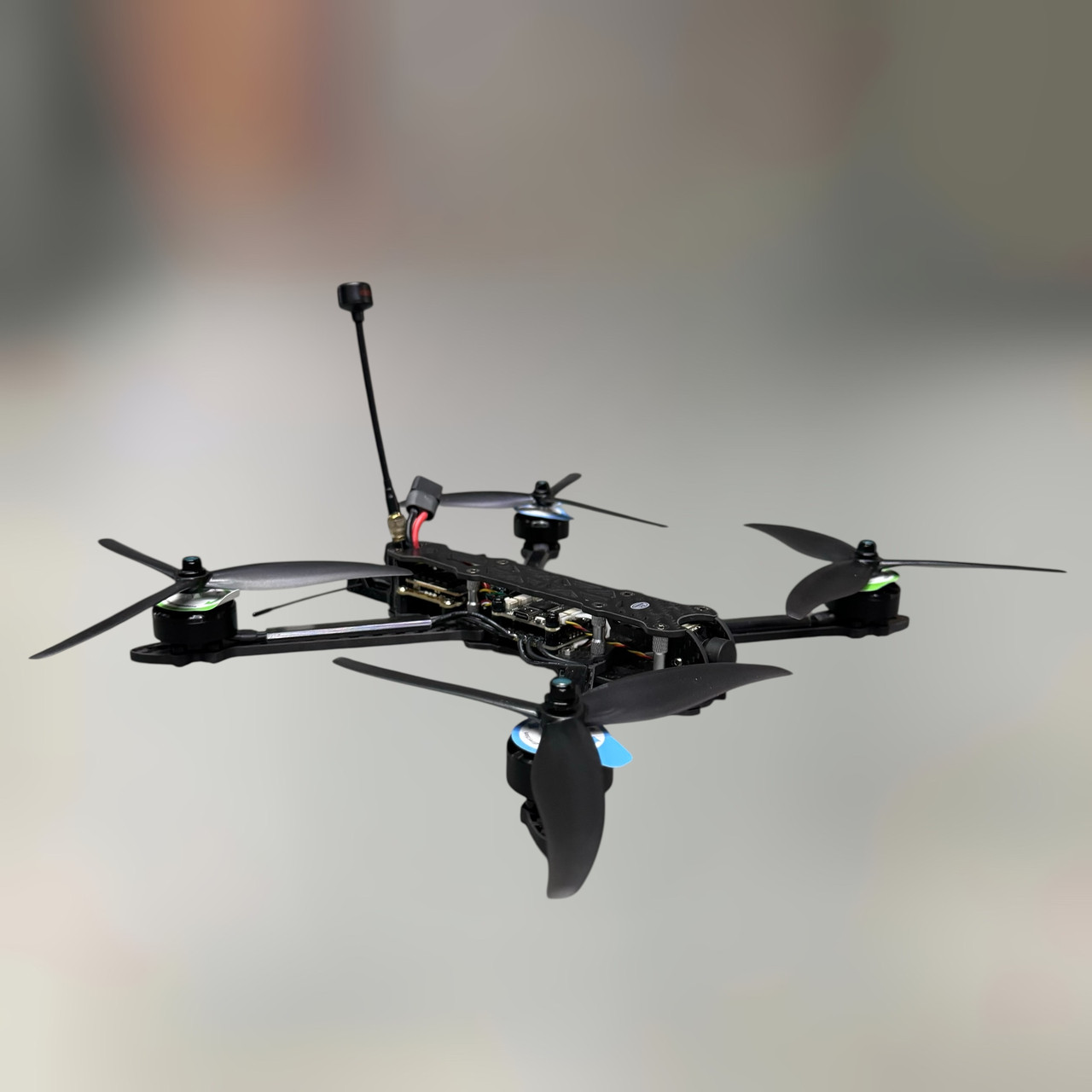

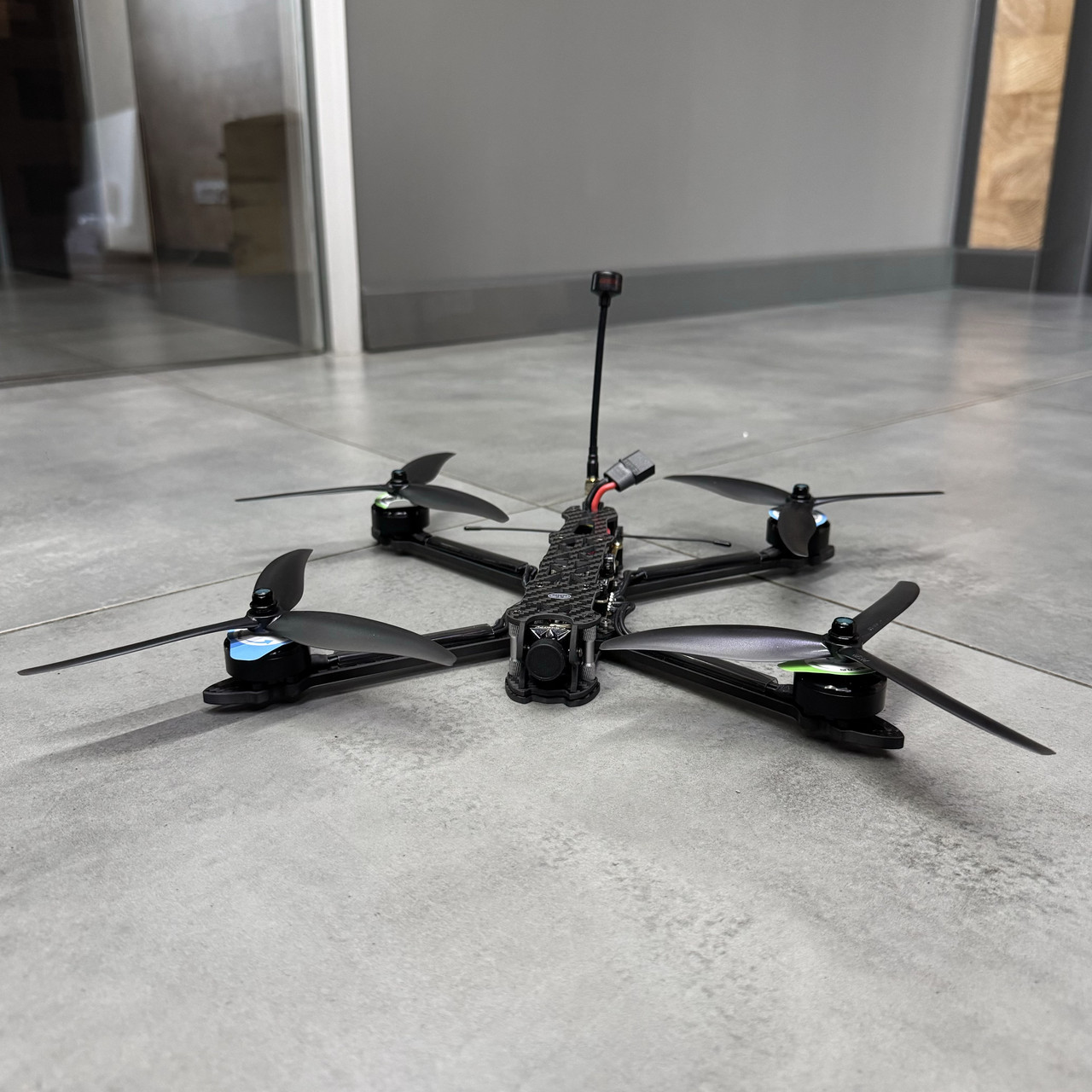

GEPRC MARK4 LR 7 ELRS - это классический FPV-квадрокоптер, созданный для обеспечения стабильного и мощного полета на дальние расстояния.

Благодаря высокомощному видеопередатчику (VTX) GEPRC RAD 5.8G 1.6W вы получаете исключительно надежный сигнал, что является критически важным для уверенных полетов. Качественная камера Caddx H1 обеспечивает четкое изображение, позволяя полностью погрузиться в процесс полета.

Для достижения максимальной производительности и длительного времени полета рекомендуется использовать аккумулятор 6S. В зависимости от выбранной батареи (Lipo 6S 2600mAh-4200mAh или Lion 6S 6000mAh), полет продлится от 12 до 30 минут.

Дрон построен на прочной и легкой раме GEP-MARK4-7 с карбоновыми пластинами толщиной 3 мм (верхняя и нижняя), 5 мм (руки) и 2 мм (крепления), что обеспечивает долговечность и устойчивость к повреждениям.

Компоненты и общие характеристики:

• Рама: GEP-MARK4-7
• База: 295 мм
• Контроллер полета: GEP-F405-HD V2
• ESC: GEP-BLS50A-4IN1
• MCU: STM32F405RGT6
• Гироскоп: ICM-42688-P
• OSD: Betaflight OSD с чипом AT7456E
• VTX: GEPRC RAD 5.8G 1.6W
• Камера: Caddx H1
• Антенна: Momoda 5.8G RHCP RP-SMA 120 мм.
• Двигатели: GEPRC EM2807 1350KV
• Пропеллеры: Gemfan 7037-3
• Вес: 455 г (без аккумулятора)
• Приемник: GEPRC ELRS 915
• Рекомендуемая батарея: Lipo 6S 2600mAh-4200mAh / Lion 6S 6000mAh
• Время полета: 12-30 минут (в зависимости от батареи и условий полета)

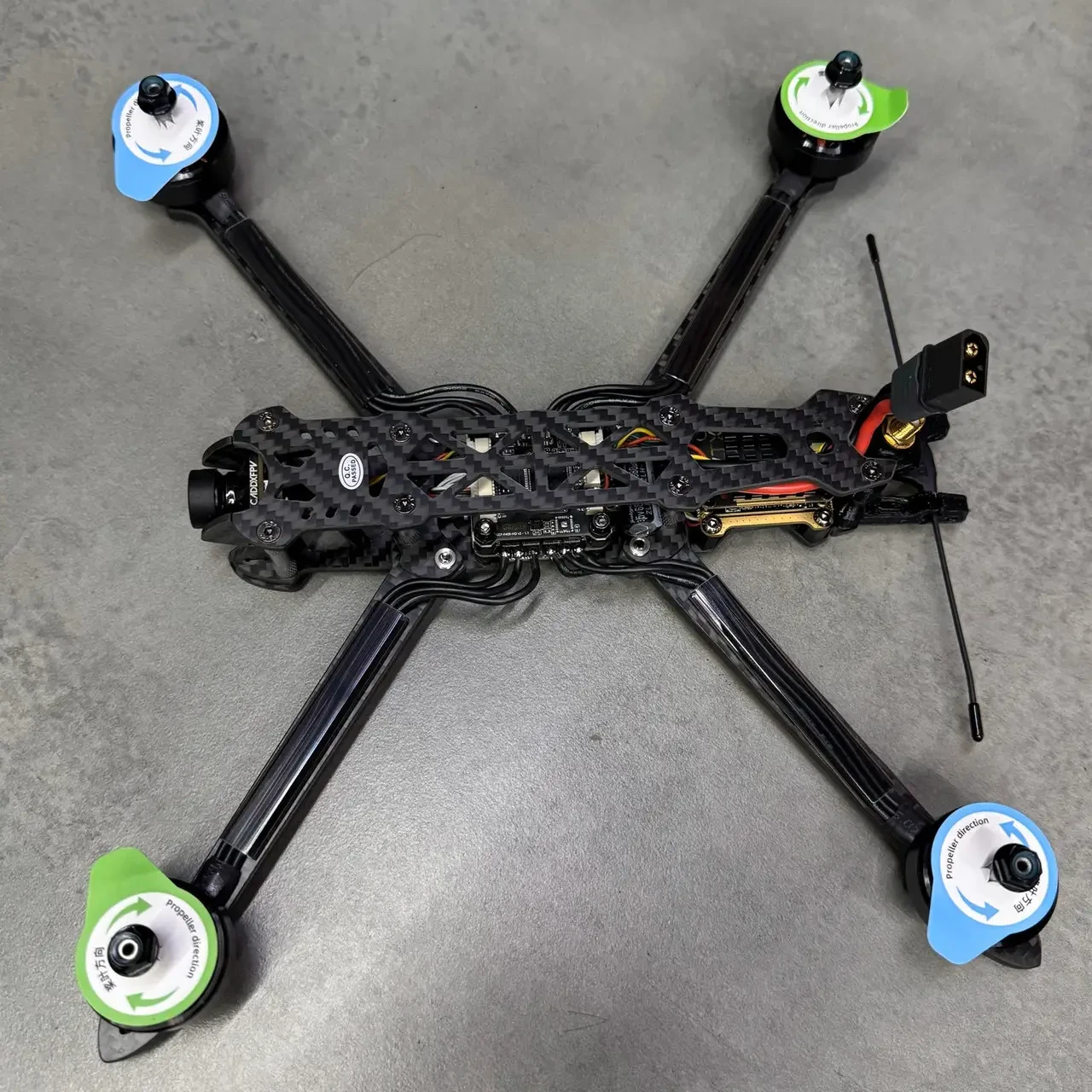

Рама GEP-MARK4-7

• 7-дюймовая карбоновая рама
• База (wheelbase): 295 мм
• Имеет достаточно толстые карбоновые пластины, особенно на лучах (руках - 5 мм), чтобы выдерживать нагрузки и удары во время полета
• Оптимизирована для стабильных и длительных полетов, характерных для Long Range FPV

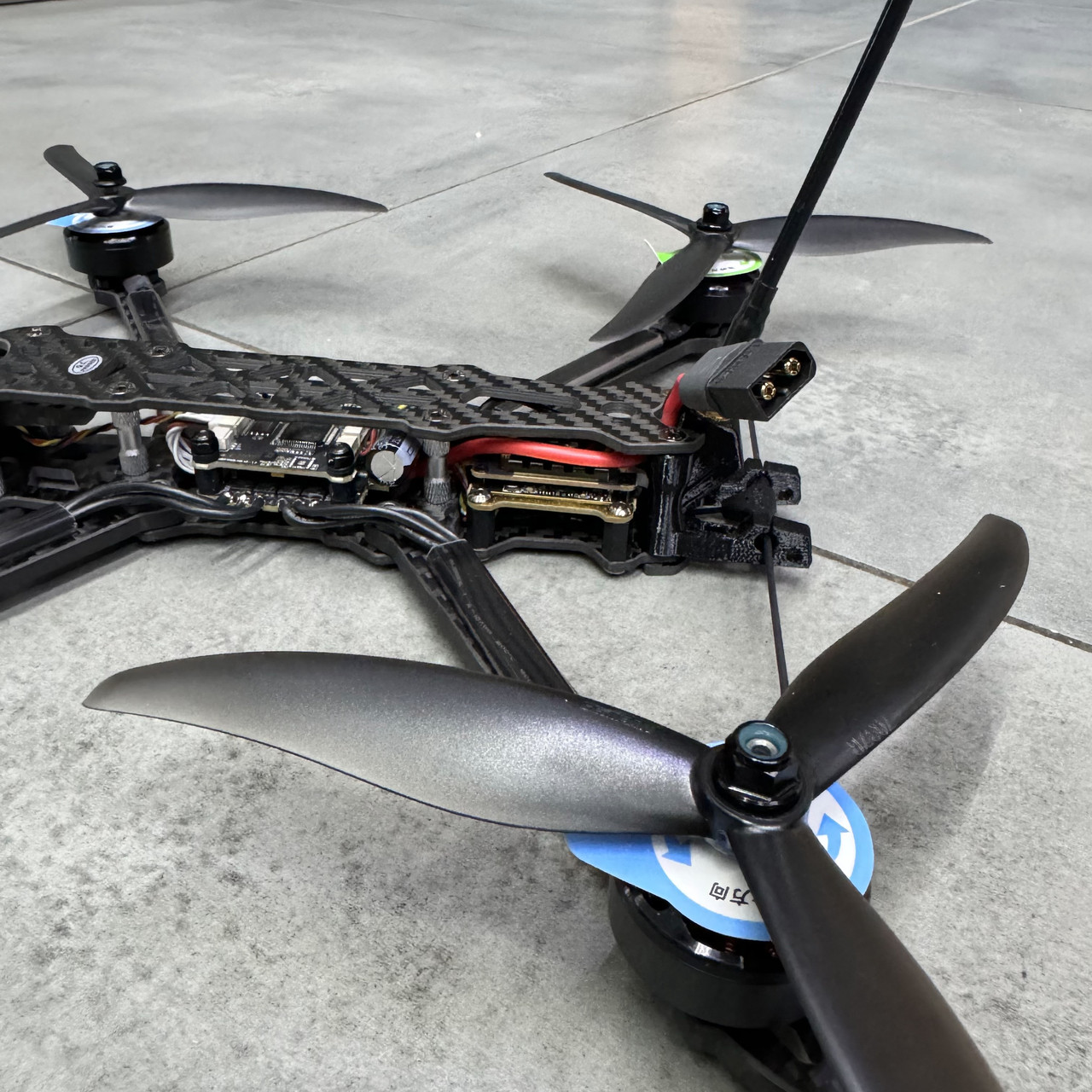

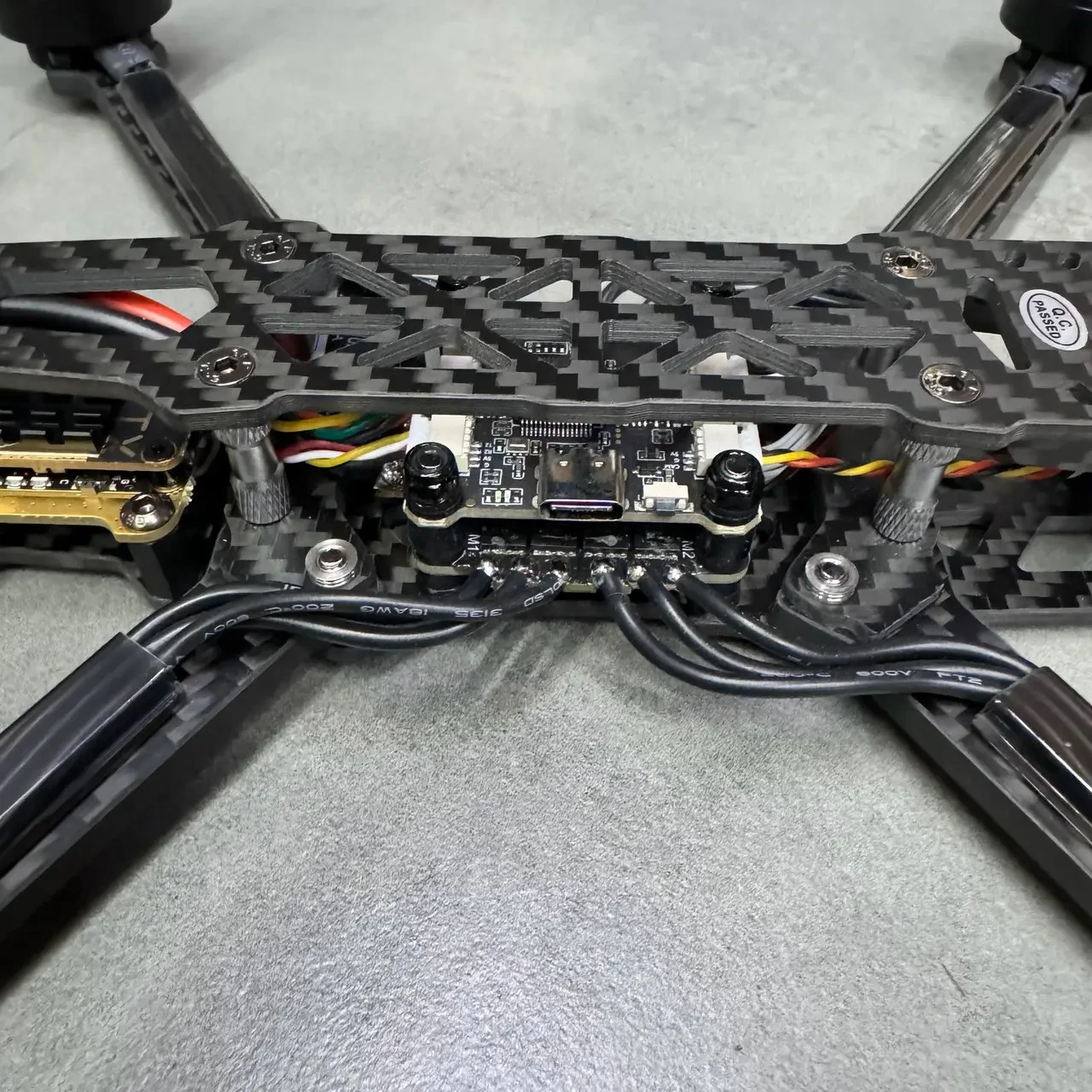

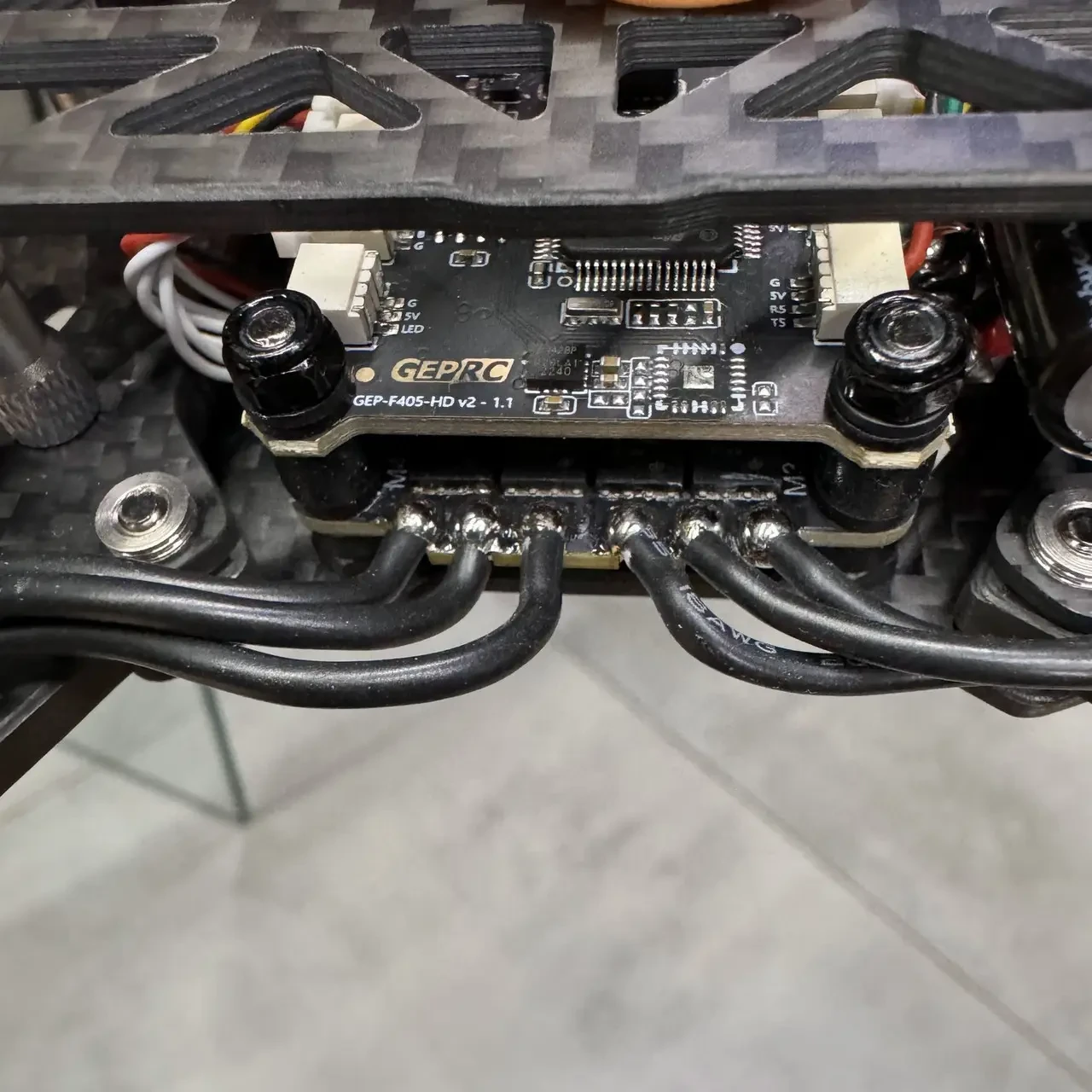

Полетный стек

Состоит из полетного контроллера GEP-F405-HD V2 и регулятора скорости GEP-BLS50A-4IN1.

• 50A 4-в-1 ESC
• MCU STM32F405RGT6 (ARM Cortex-M4)
• Гироскоп ICM-42688-P (известный своей точностью и устойчивостью к шуму и вибрациям)
• Барометр: BMP280
• OSD: BetaFlight OSD с чипом AT7456E
• Номинальная сила тока: 50 А
• Поддержка карт памяти Blackbox MicroSD Blackbox MicroSD
• BetaFlight, Drag and Drop OSD
• USB Type-C
• BEC выход: 5V/3A и 9V/2.5A
• Интегрированный LC-фильтр
• UART: 6 портов
• Монтажная схема: 30.5 x 30.5 мм
• Размеры: 36.8 x 36.8 мм

Видеопередатчик VTX GEPRC RAD 5.8G 1.6W

• Частота: 5.8 ГГц
• Дальность передачи: до 7 км
• Мощность: 1.6 Вт
• Входное напряжение: 7-36 В (2-8S LiPo)
• Протокол управления: IRC Tramp (поддержка OSD)
• Антенный разъем: MMCX
• Выход 5V @ 600 мА для питания камеры
• Размеры: 36 × 36,5 × 5,5 мм
• Вес: 9,7 г (без кабеля)
• Монтажная схема: 30.5 x 30.5 мм

Камера Caddx H1:

• Разрешающая способность: 1200 TVL
• Угол обзора: 160°
• Линза: 2.1 мм
• Сенсор: 1/3» CMOS
• Видеовыход: CVBS (аналоговый)
• WDR: автоматический
• Питание: DC 4.5-25 В (подходит для 2S-6S LiPo)
• Вес: 7.4 г

Двигатели GEPRC EM2807 1350KV

• Бесколлекторный двигатель
• KV: 1350
• Конфигурация: 12N14P (12 магнитов статора, 14 полюсов ротора)
• Диаметр вала: Ø5 мм (стандартный для многих мощных FPV двигателей)
• Тип магнитов: N52H (высокотемпературные и мощные неодимовые магниты)
• Подшипники: NSK/NMB (качественные подшипники, обеспечивающие плавность вращения и долговечность)
• Максимальная мощность: ~1080 Вт
• Пиковый ток: до ~47A
• Межфазное сопротивление: ~45 мОм
• Рекомендуемое входное напряжение: 6S LiPo (25.2V)
• Рекомендуемый ESC: 50A-60A
• Рекомендуемые пропеллеры: 6-8 дюймов (оптимально подходит для 7-дюймовых пропеллеров, как Gemfan 7037-3)
• Монтажные отверстия: 19x19 мм
• Длина проводов: ~260 мм, калибр 18 AWG
• Вес: ~57 г (включая провод)
