Адаптер Wi-Fi Plug Pro для гибридного инвертора

Адаптер Wi-Fi Plug Pro предназначен для дистанционного управления инверторами, которые оснащены COMM портом управления (гнездо RJ-45). Управление осуществляется через приложение для мобильных устройств на базе Android и iOS.

Подключение и установка

• Подключите конец кабеля со штекером D-Sub к адаптеру, а другой конец RJ-45 к порту на инверторе.
• Разместите и закрепите WiFi модуль в надежном месте (не размещайте его непосредственно на инверторе, чтобы избежать помех сигнала)
• Загрузите на свое мобильное устройство приложение SmartESS для Android или iOS
  • Внимание! Если не удастся подключить устройство в программе из Google Play, то можно загрузить данную версию приложения и выполнить подключение в ней.
• Подключитесь к сети адаптера Wi-Fi, которая должна появиться в списке беспроводных сетей (пароль 12345678)
• В приложении нажмите "Настройка WiFi" (WiFi Config) и нажмите кнопку "Настройки сети" (Network Setting)
• Следуя указаниям программы завершите настройку сетевого подключения, адаптер WiFi после этого перезагрузится
• Запустите снова приложение, создайте новую учетную запись пользователя и войдите в нее
• Нажмите "+" в верхнем правом углу приложения и добавьте считыватель данных (Datalogger) инвертора, с помощью сканера или ручного ввода номера (этот пункт может быть пройден автоматически, если адаптер подключен к инвертору через провод и считыватель данных инвертора уже связался с адаптером)
• Завершите установку следуя указаниям программы

Характеристики:

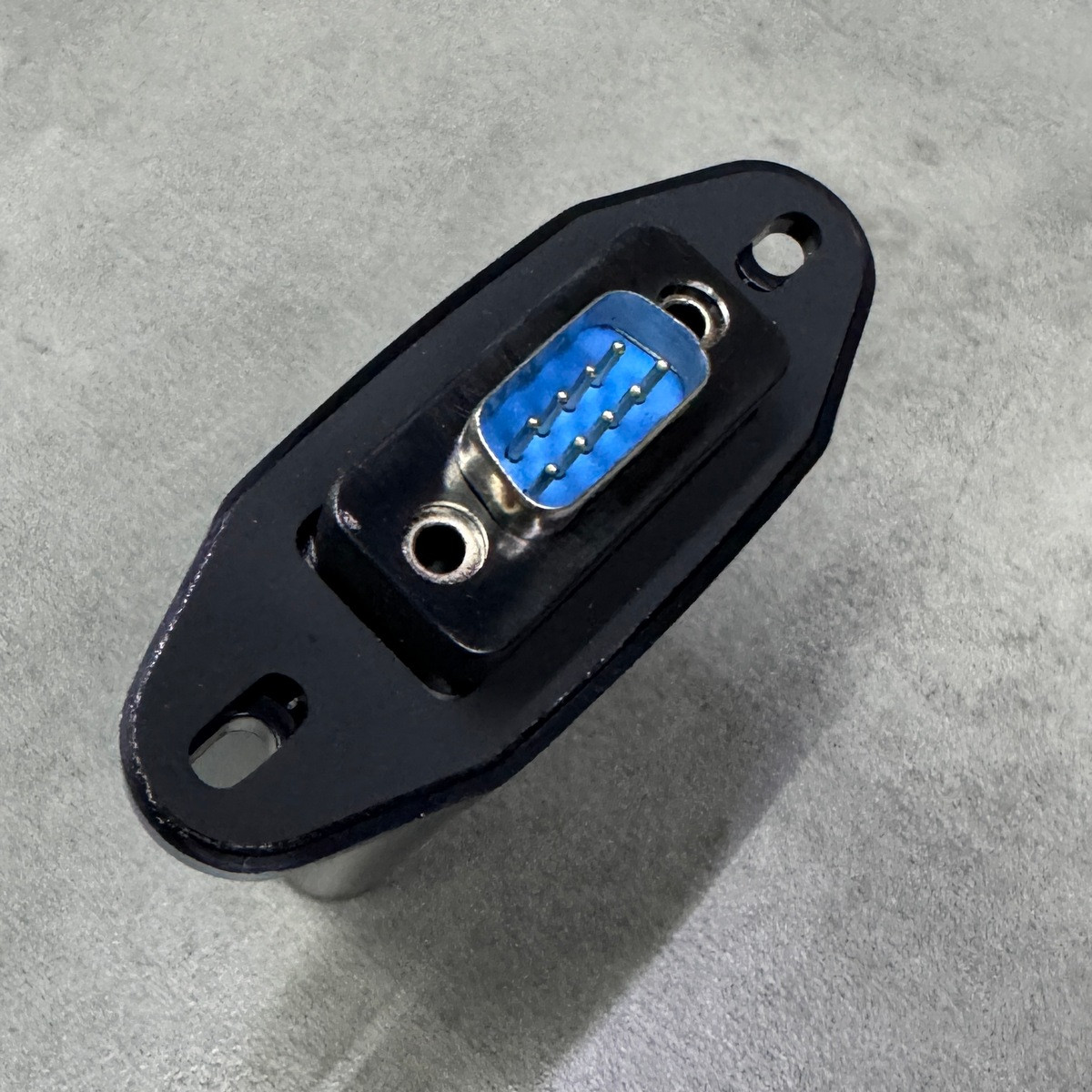

• Входной протокол: RS-232 (интерфейс: DB9 для связи и питания)
• Интерфейс дистанционной передачи:
  • Wi-Fi 802.11 b/g/n
  • Рабочая частота: 2.412 ГГц - 2.484 ГГц (не работает с сетью Wi-Fi 5 ГГц)
  • Коэффициент усиления антенны: 2.5 дБи
  • Аппаратное шифрование: WEP, WPA/WPA2
• Максимальная сила тока: 800 мА (5.5 В DC)
• Номинальное напряжение: 5В~12В (DC)

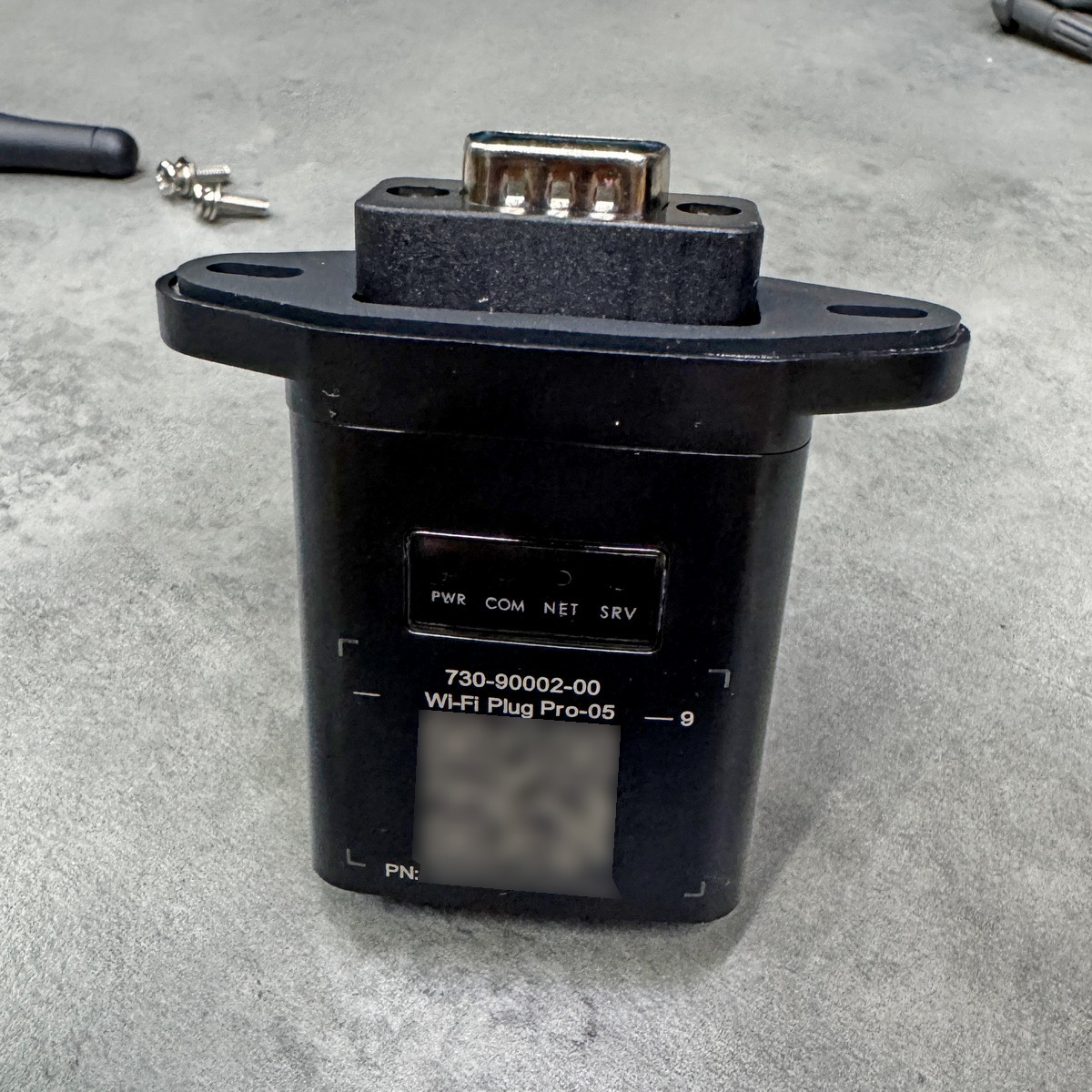

• Индикация: светодиоды (питание, работа в сети, передача данных, прием данных)
• Количество подключенных устройств: 1
• Защита: IP65
• Рабочая температура: -30℃ ~ +85℃
• Вес: 67 г
• Размеры: 72 х 28 х 59 мм

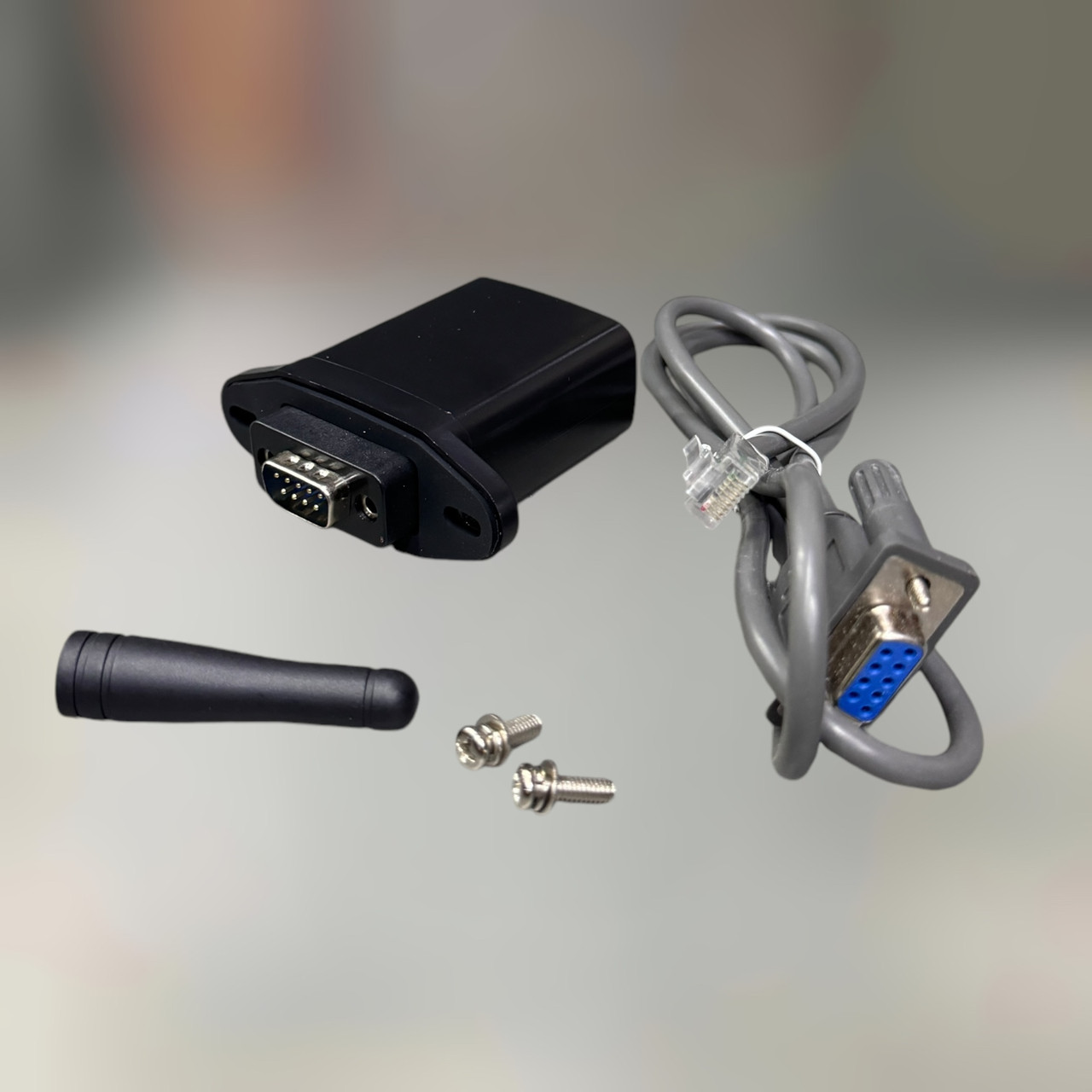

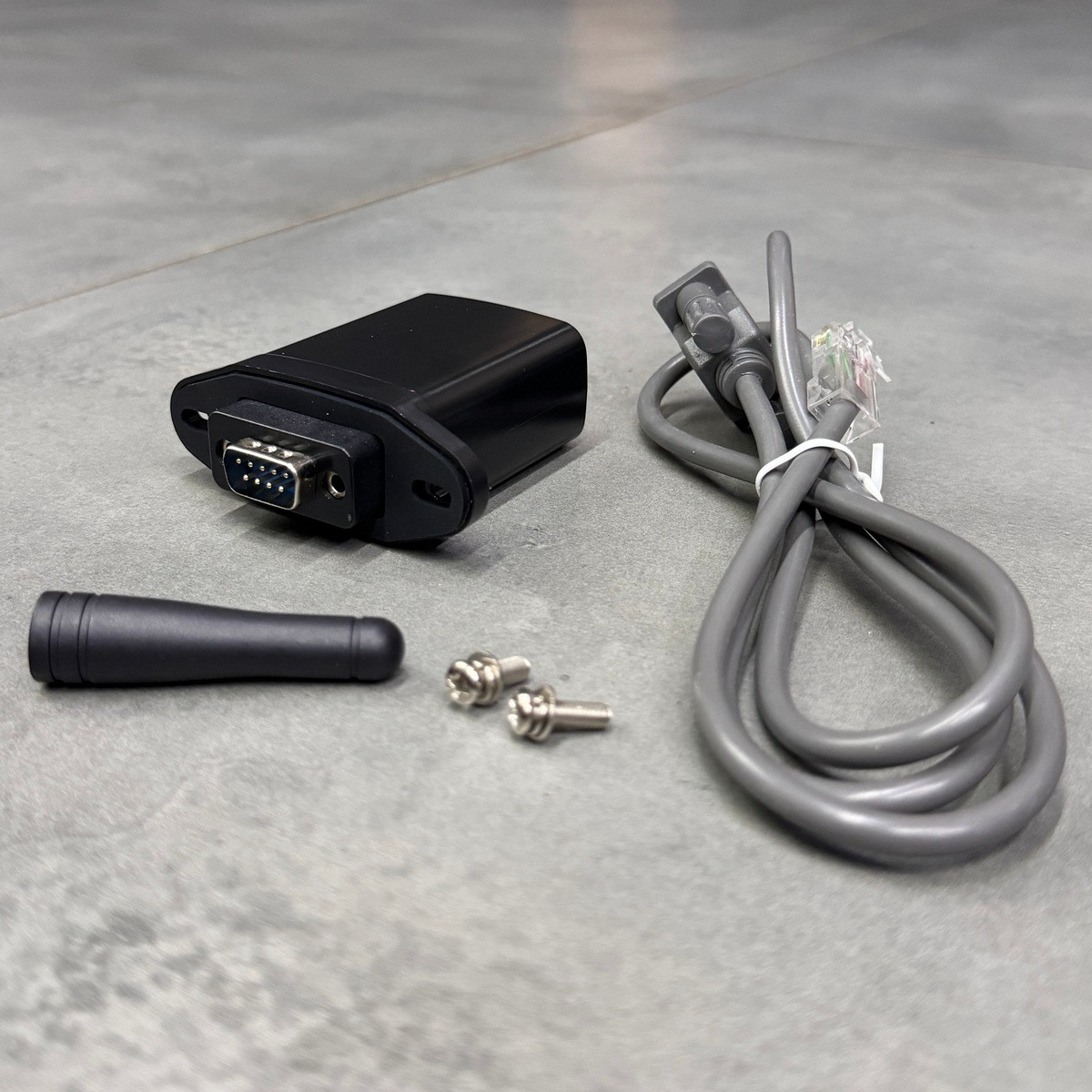

Комплектация:

• Адаптер

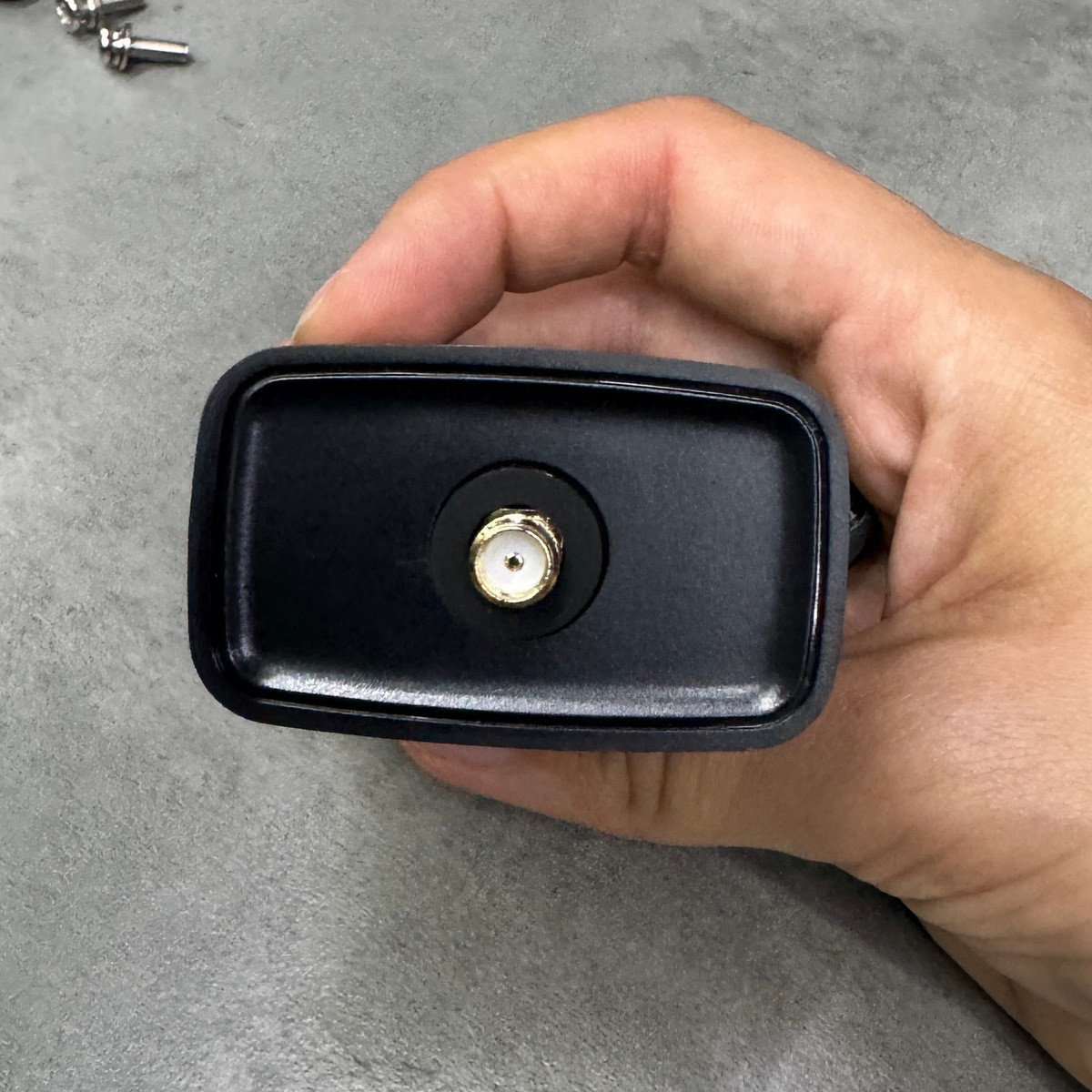

• Внешняя антенна
• Кабель DB9 - RJ45
• Винты (2)
• Инструкция
