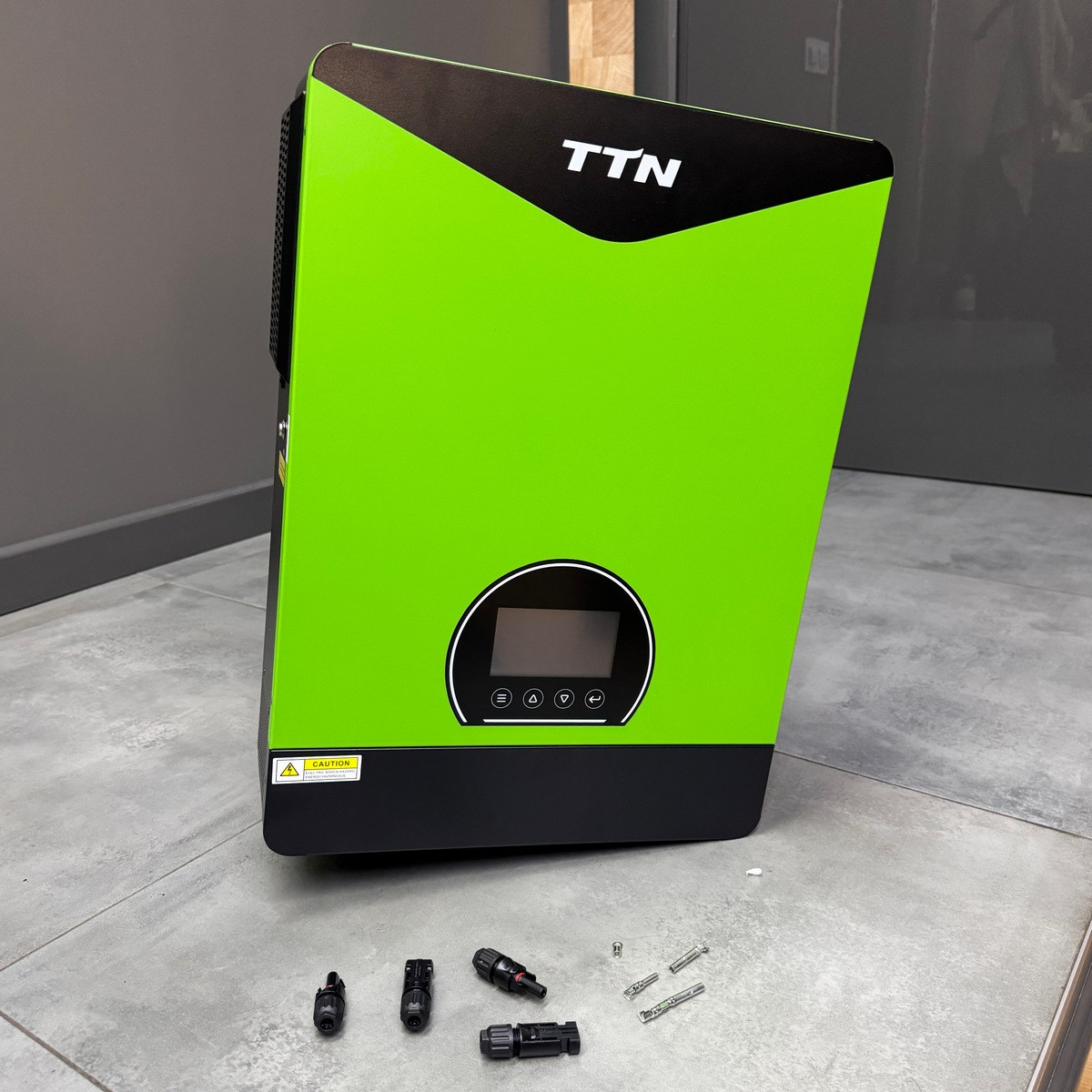

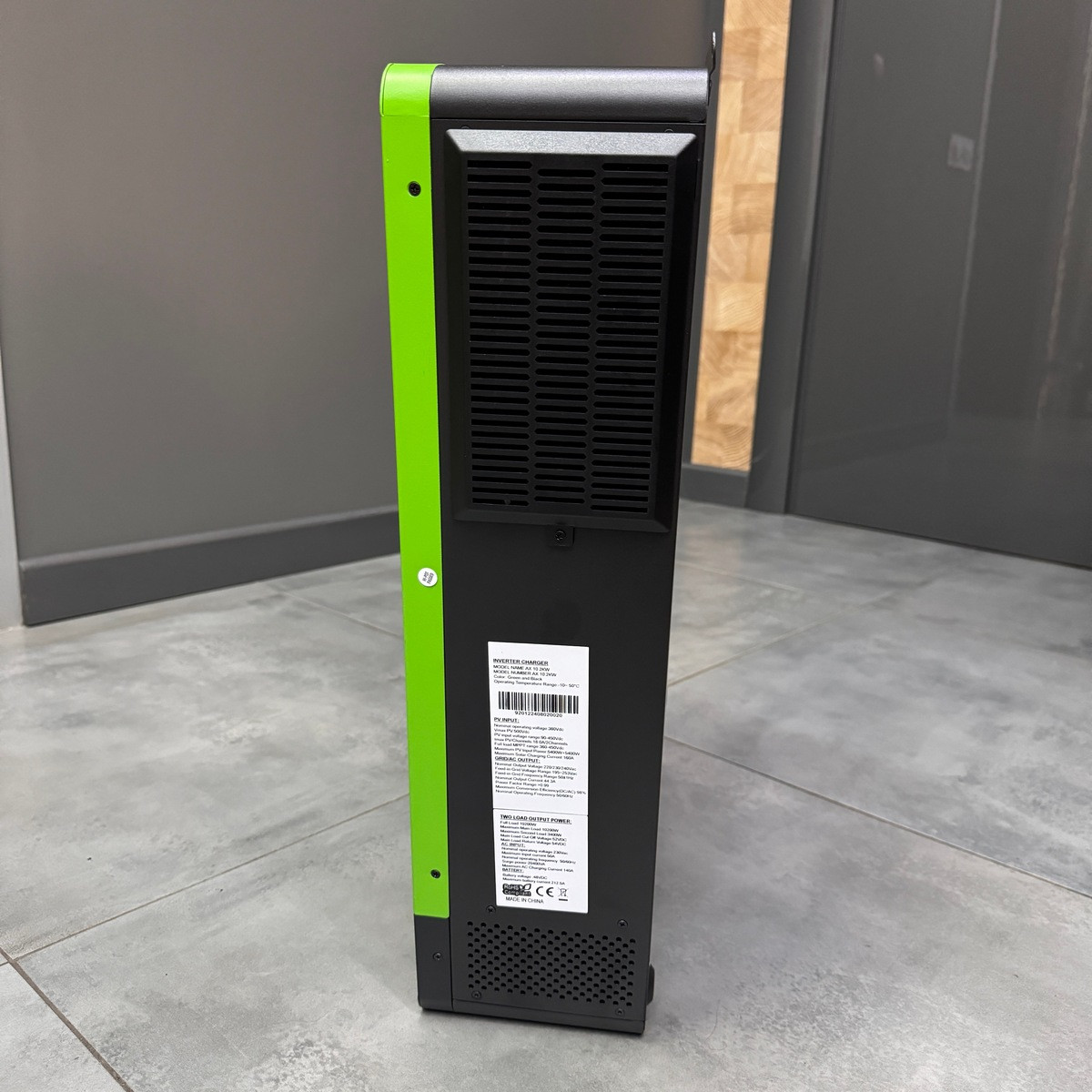

Гибридный инвертор TTN AX 10.2KW / 48V, чистая синусоида, MPPT, солнечный инвертор, On/Off Grid

TTNergy AX – это многофункциональный On/Off Grid смартинвертор/зарядное устройство, сочетающее в себе функции инвертора, солнечного зарядного устройства и зарядного устройства для аккумуляторов, обеспечивающее бесперебойную поддержку питания. Обширные возможности его ЖК-дисплея и кнопки управления обеспечивают зарядное устройство настраиваемыми функциями, такими как сила ток зарядки аккумулятора, приоритет зарядки от сети переменного тока/фотоэлектрических панелей и допустимое входное напряжение в зависимости от различных применений.

Эта сравнительна компактная электростанция идеально подходит для небольших помещений и способна поддерживать питание для всех потребительских нужд, в т.ч. освещение и бытовые приборы, любые холодильники или даже кондиционеры мощностью 9K BTU.

Инвертор TTN AX обеспечивает работу подключенных к нему устройств за счет электроэнергии, которую он получает из сети, и одновременно поддерживает заряд аккумуляторов, включенных в систему. При отключении электричества в сети инвертор автоматически включает питание от батареи и позволяет работать подключенным к нему устройствам. Поскольку этот переход осуществляется мгновенно, устройство-потребитель продолжает работать без перерыва. При восстановлении сетевого питания, инвертор автоматически продолжает работу подключенных к нему устройств от сети и одновременно начинает зарядку аккумуляторов.

Инвертор TTN AX производит чистую синусоидальную волну и может давать на выходе переменный ток, близкий к частоте сети. Он имеет преимущество перед инверторами с аппроксимированной синусоидой и способен снабжать энергией такие устройства как холодильники, стиральные машины, утюги, кондиционеры, телевизоры.

Основные особенности

• Солнечный инвертор с чистой синусоидой (On/Off Grid)
• Выходной коэффициент мощности >0.99
• Инвертор может работать с батареей или без нее
• Встроенный контроллер MPPT 160A для зарядки от солнечных панелей
• Высокий диапазон входного напряжения от линии фотоэлектрических панелей (90-500VDC)
• Функция Холодного старта и Автостарта после отключения сети
• Восстановление заводских настроек одной кнопкой
• Функция "Выравнивания батареи" для предотвращения стратификации в щелочно-кислотных батареях и их последующей сульфатации.
• Интегрированный антипылевой комплект для суровой окружающей среды
• Интеллектуальная система зарядки для оптимизации срока службы батареи
• Две входных линии для солнечных панелей
• Две выходных линии (главная и дополнительная)
• Управление через WIFI/GPRS доступно с помощью приложений для iOS и Android

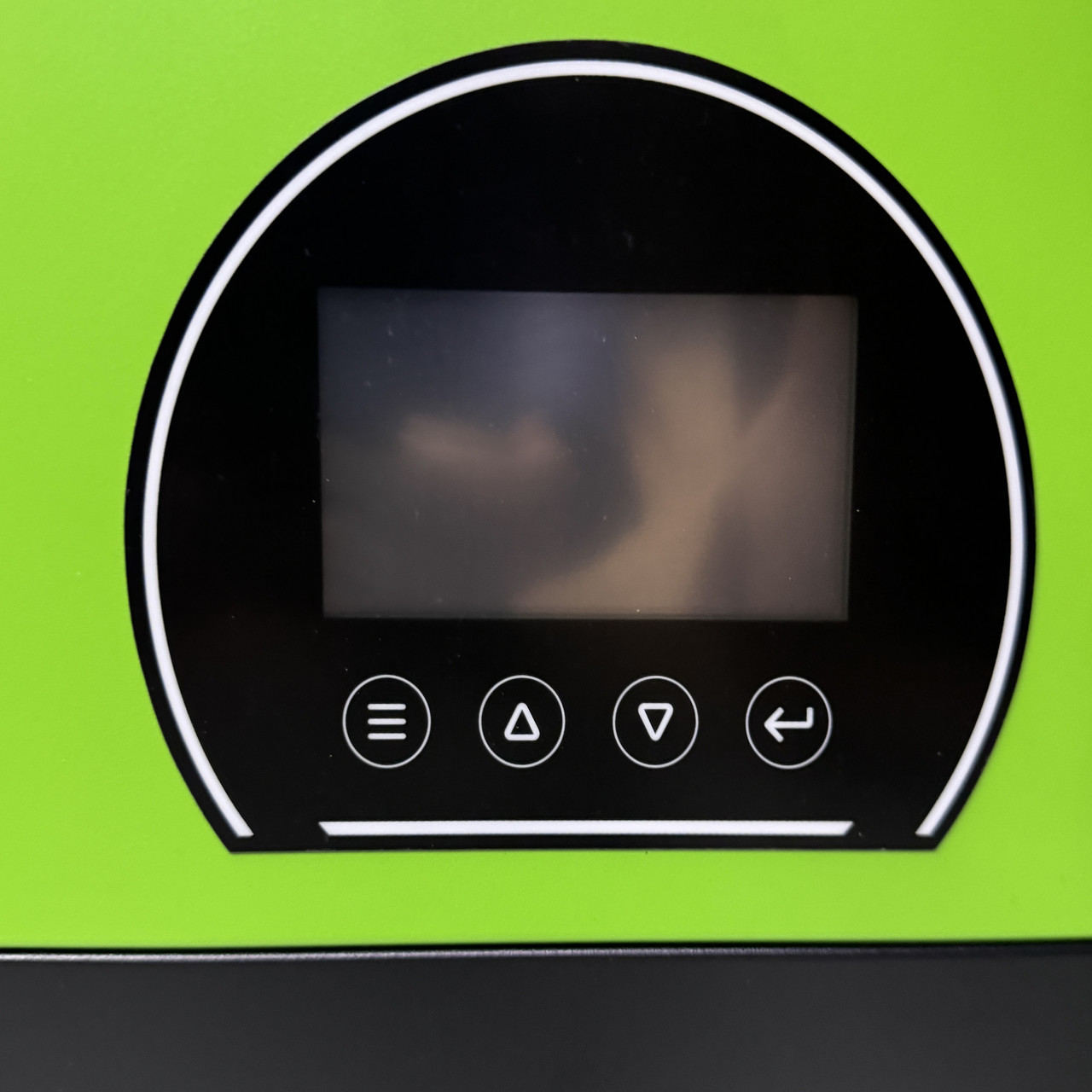

• Настройка с помощью встроенного ЖК-экрана и кнопок:
  • Приоритета Сеть/Солнечные панели
  • Силы тока зарядки в зависимости от условий
  • Напряжения зарядки (от 48 В до 61 В с шагом 0.1 В) в зависимости от типа батарей (кислотно-щелочные, AGM, гелевые, литиевые)
  • Минимального напряжения на батарее (от 40 В до 48 В)
  • Диапазона напряжения для питания различных бытовых устройств

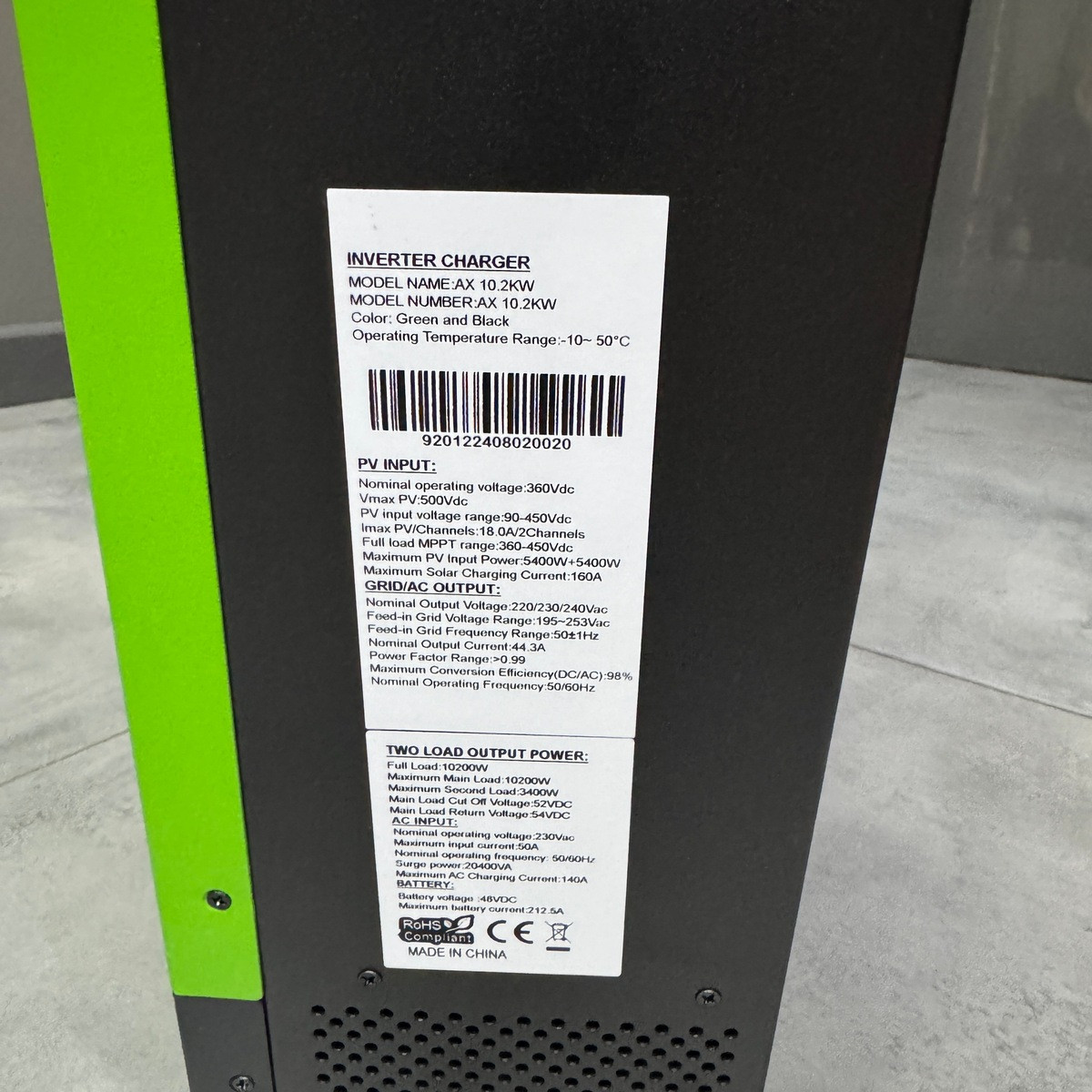

Характеристики

• Тип: гибридный преобразователь напряжения
• Фазность вход/выход: 1 фаза/1 фаза
• Мощность:
  • выходная: 10200 Вт
  • входная (линия PV): 6500 Вт

Параметры режима работы от сети:

• Форма необходимого входного сигнала: синусоидальная (от сети или генератора)
• Номинальное входное напряжения: 230 В (AC), частота 50/60 Гц (автоматическое определение)
• Максимальное входное напряжение: 300 В (AC)
• Нижний предел напряжения сети: 170 В ±7 В (UPS) / 90 В ±7 В (для бытовых приборов)
• Нижний предел напряжения возврата: 180 В ±7 В (UPS) / 100 В ±7 В (для бытовых приборов)
• Верхний предел напряжения сети: 280 В ±7 В
• Верхний предел напряжения возврата: 270 В ±7 В
• Переключение предела мощности: при падении входного напряжения переменного тока в диапазон 170 В - 90 В, выходная мощность будет линейно снижена от 100% до 50% от номинала.
• Эффективность режима работы в сети: >95% (батарея полностью заряжена)
• Скорость реакции переключения: 10 мс (UPS), 20 мс (для бытовых приборов)

Параметры режима работы Инвертора (от батареи):

• Форма выходного сигнала: синусоидальная
• Выходное регулируемое напряжение:  230 В ±5% (AC), частота 50 Гц
• Пиковое значение эффективности: 93%
• Защита от перегрузки по мощности: 5 с (101%-150%), 3 с (>150%)
• Номинальное напряжение батареи: 48 В (DC)
• Напряжение холодного старта: 46 В (DC)
• Режим "Низкий заряд батареи": 44 В (нагрузка <50%) / 42 В (нагрузка >=50%)
• Режим "Низкий заряд батареи", напряжение возврата: 45 В (нагрузка <50%) / 44 В (нагрузка >=50%)
• Нижний предел напряжения батареи: 41 В (нагрузка <50%) / 40 В (нагрузка >=50%)
• Верхний предел напряжения заряда батареи: 62 В (DC)
• Верхний предел напряжения батареи: 63 В (DC)
• Энергопотребление без нагрузки: 75 Вт

Передаваемая мощность линий:

• Полная мощность: 10200 Вт
• Максимальная мощность главной линии: 10200 Вт
• Максимальная мощность вторичной линии: 3400 Вт
• Отсечка напряжения батареи для главной линии: 52 В (DC)
• Возвратное напряжения для главной линии: 54 В (DC)

Режим зарядки от сети/генератора:

• Алгоритм зарядки: 3 ступени
• Максимальный ток зарядки: 140 А (AC)
• Напряжение зарядки: 58.4 В (кислотно-щелочные батареи) / 56.4 В (AGM, гелевые)
• Плавающее напряжение зарядки: 54 В (DC)

Режим зарядки от MPPT:

• Максимальная мощность линии PV (входы PV1 и PV2): по 5400 Вт
• Максимальная сила тока каждой линии PV: 18 А
• Номинальное напряжение линии PV: 360 В (DC)
• Диапазон напряжений линии PV: 90 В - 450 В (DC)
• Максимальное напряжение открытой цепи линии PV: 500 В (DC)
• Максимальный ток зарядки (зарядка от сети + солнечные панели): 160 А

Режим интеграции в сеть (On-Grid):

• Номинальное напряжение на выходе: 220 В / 230 В / 240 В (AC)
• Напряжение питания сети: от 195 В до 253 В (AC)
• Частота питающей сети: 49-51 Гц ±1 Гц / 59-61 Гц ±1 Гц
• Номинальная сила тока на выходе: 44.3 А
• Коэффициент мощности: >0.99
• Максимальная эффективность преобразования DC/AC: 98%

Общие характеристики:

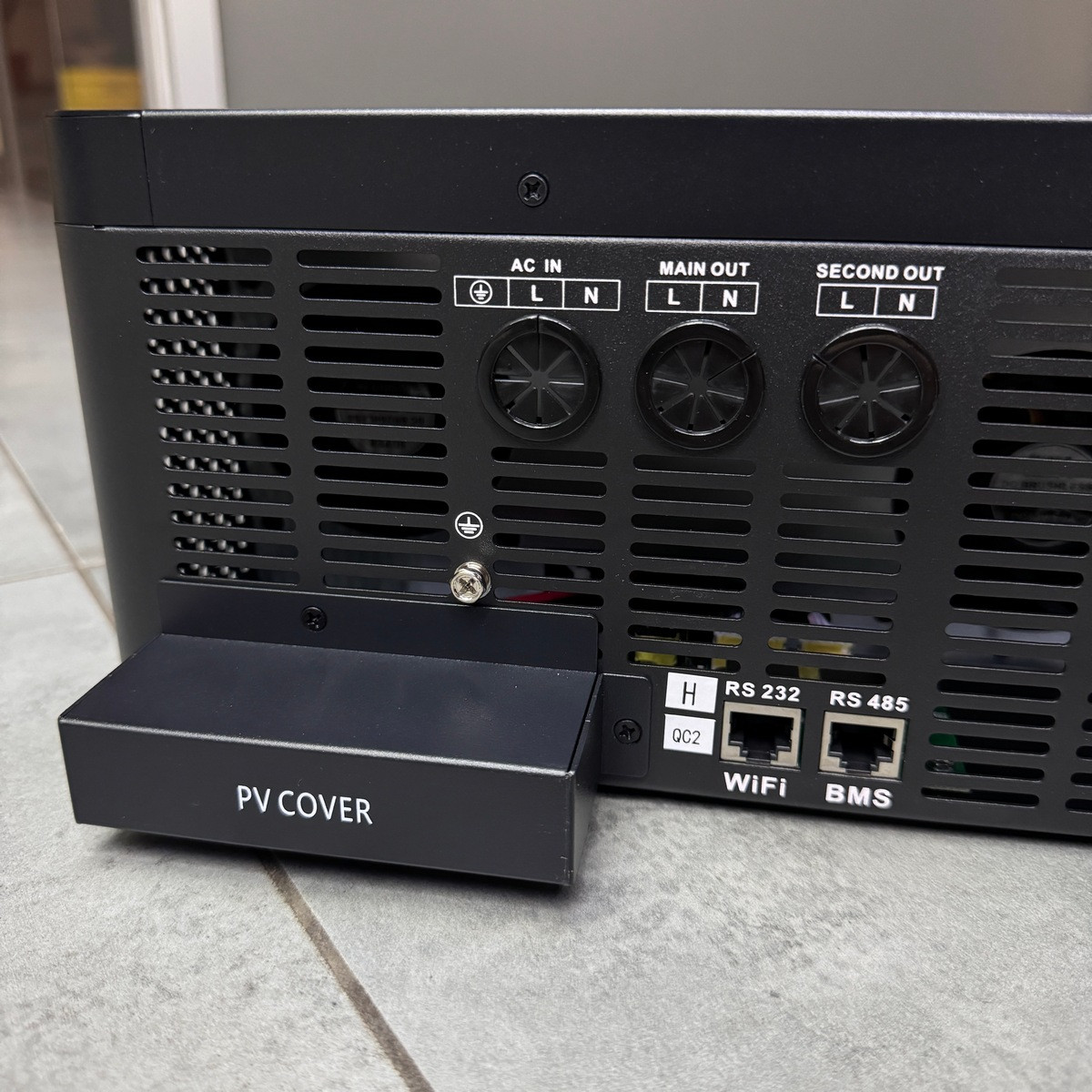

• Управление: передняя панель, RS232, RS485, WIFI (отдельный модуль)
• Охлаждение: активное охлаждение
• Рабочая температура: от -10 °С до +50 °С
• Вес: 14.5 кг
• Размер: 530 x 390 x 130 мм
