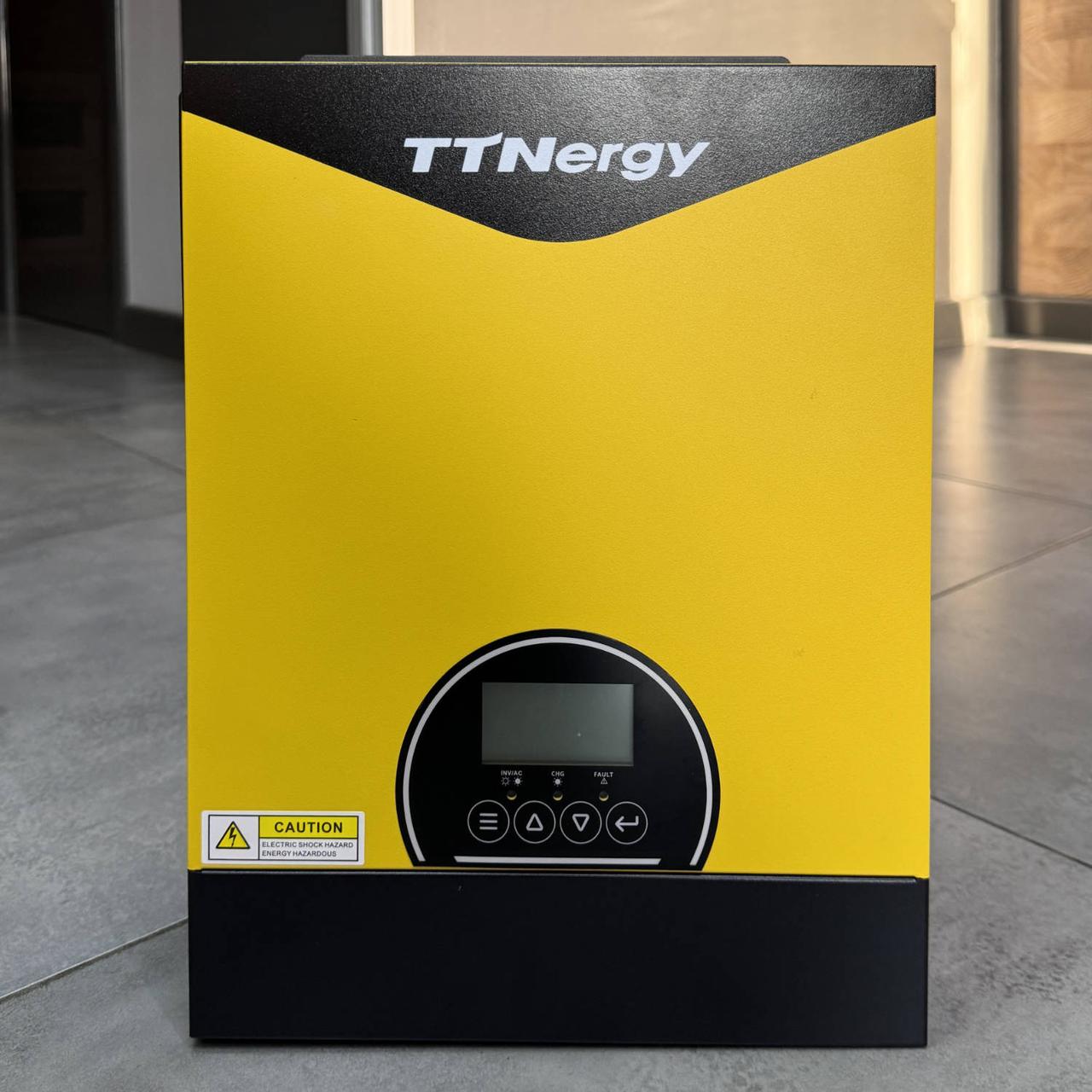

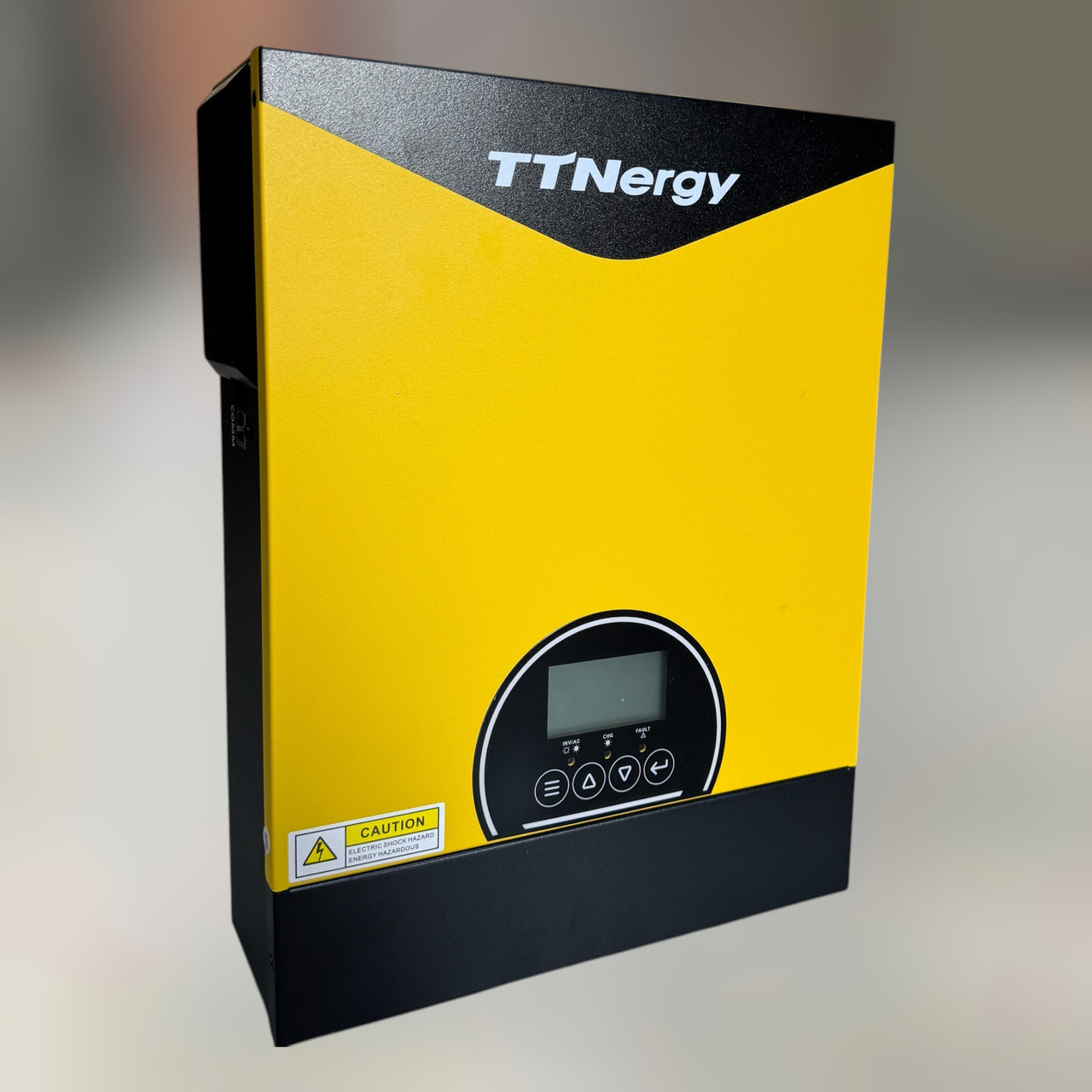

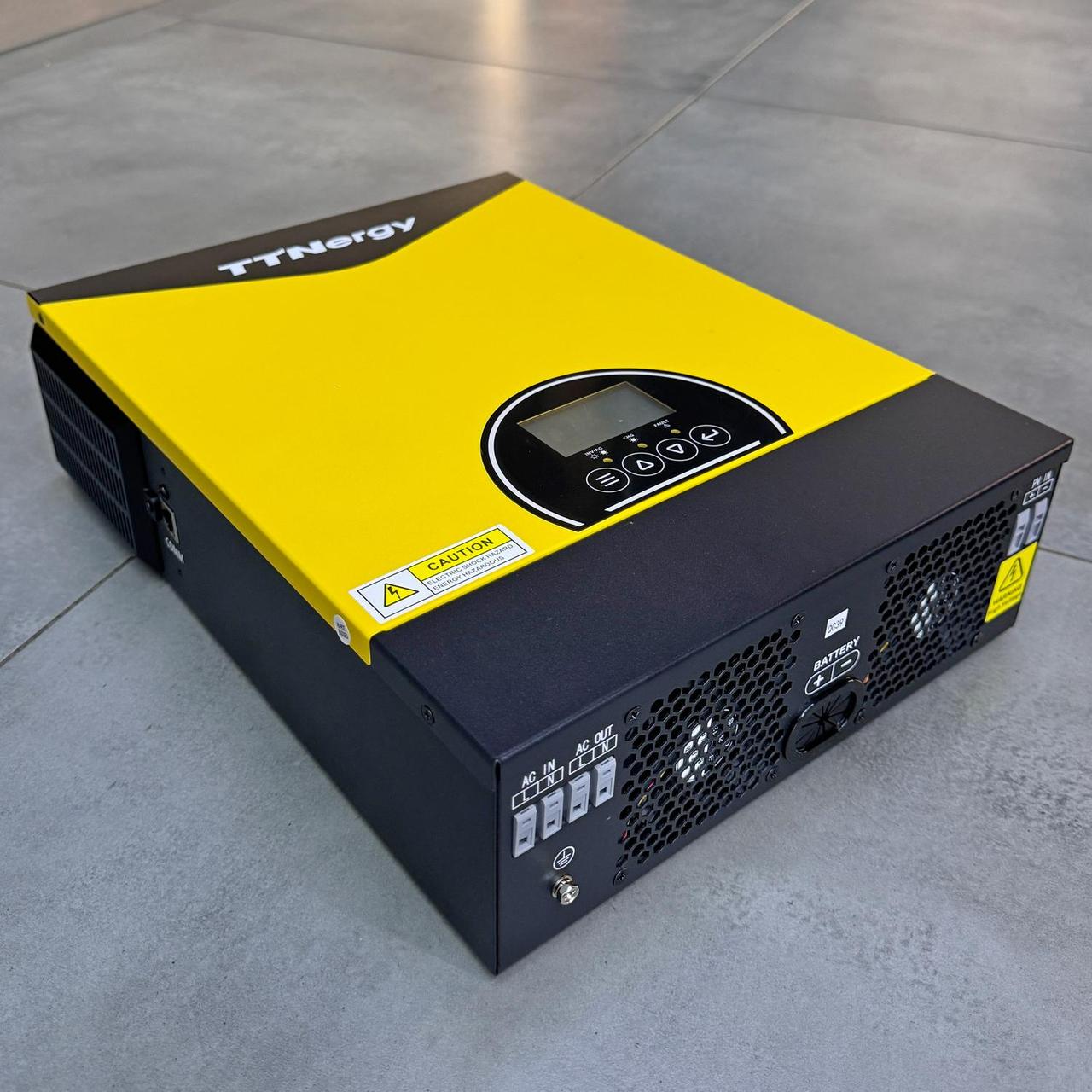

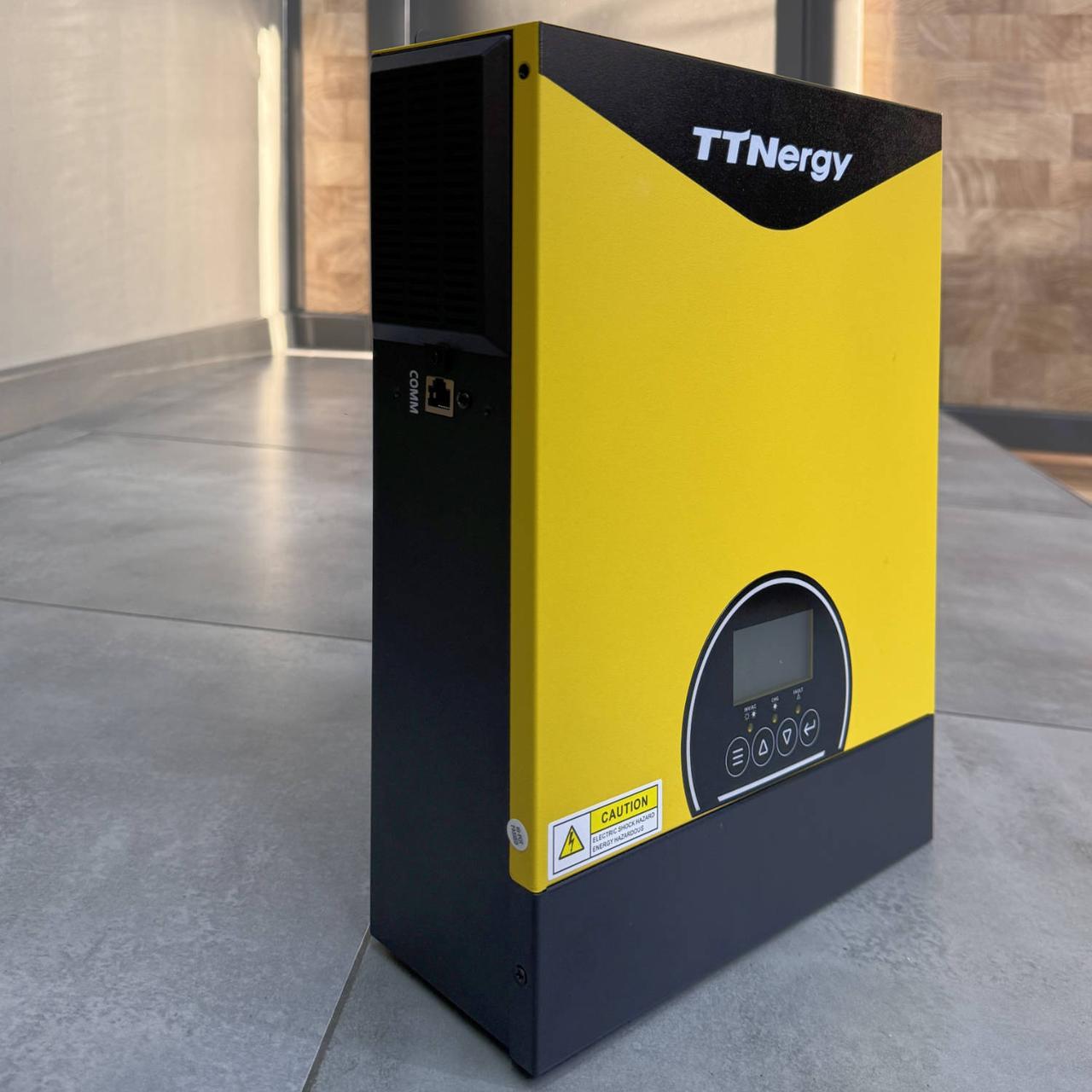

Гибридный инвертор TTN PAL2000 1.6 KW / 24 V, чистая синусоида, MPPT, солнечный инвертор, Off Grid

TTNergy PAL – это многофункциональный инвертор/зарядное устройство, сочетающее в себе функции инвертора, солнечного зарядного устройства и зарядного устройства для аккумуляторов, обеспечивающее бесперебойную поддержку питания. Обширные возможности его ЖК-дисплея и кнопки управления обеспечивают зарядное устройство настраиваемыми функциями, такими как сила ток зарядки аккумулятора, приоритет зарядки от сети переменного тока/фотоэлектрических панелей и допустимое входное напряжение в зависимости от различных применений.

При отключении электричества в сети инвертор автоматически включает питание от батареи и позволяет работать подключенным к нему устройствам. Поскольку этот переход осуществляется мгновенно, устройство-потребитель продолжает работать без перерыва. При восстановлении сетевого питания, инвертор автоматически продолжает работу подключенных к нему устройств от сети.

Инвертор TTN PAL производит чистую синусоидальную волну и может давать на выходе переменный ток, близкий к частоте сети. Он имеет преимущество перед инверторами с аппроксимированной синусоидой и способен снабжать энергией такие устройства как холодильники, стиральные машины, утюги, кондиционеры, телевизоры.

Основные особенности

• Солнечный инвертор с чистой синусоидой (Off Grid)
• Восстановление заводских настроек одной кнопкой
• Встроенный контроллер MPPT 80A для зарядки от солнечных панелей
• Высокий диапазон входного напряжения от линии фотоэлектрических панелей (30-400VDC)
• Функции Холодного старта и Авторестарта
• Функция "Выравнивания батареи" для предотвращения стратификации в щелочно-кислотных батареях и их последующей сульфатации
• Интегрированный антипылевой комплект для суровой окружающей среды
• Интеллектуальная система зарядки для оптимизации срока службы батареи
• Совместим с литиевыми батареями
• Солнечная энергия сначала подается непосредственно на нагрузку
• Управление через WIFI/GPRS доступно с помощью приложений для lOS и Android
• Защита от перегрузки, превышения температуры, короткого замыкания

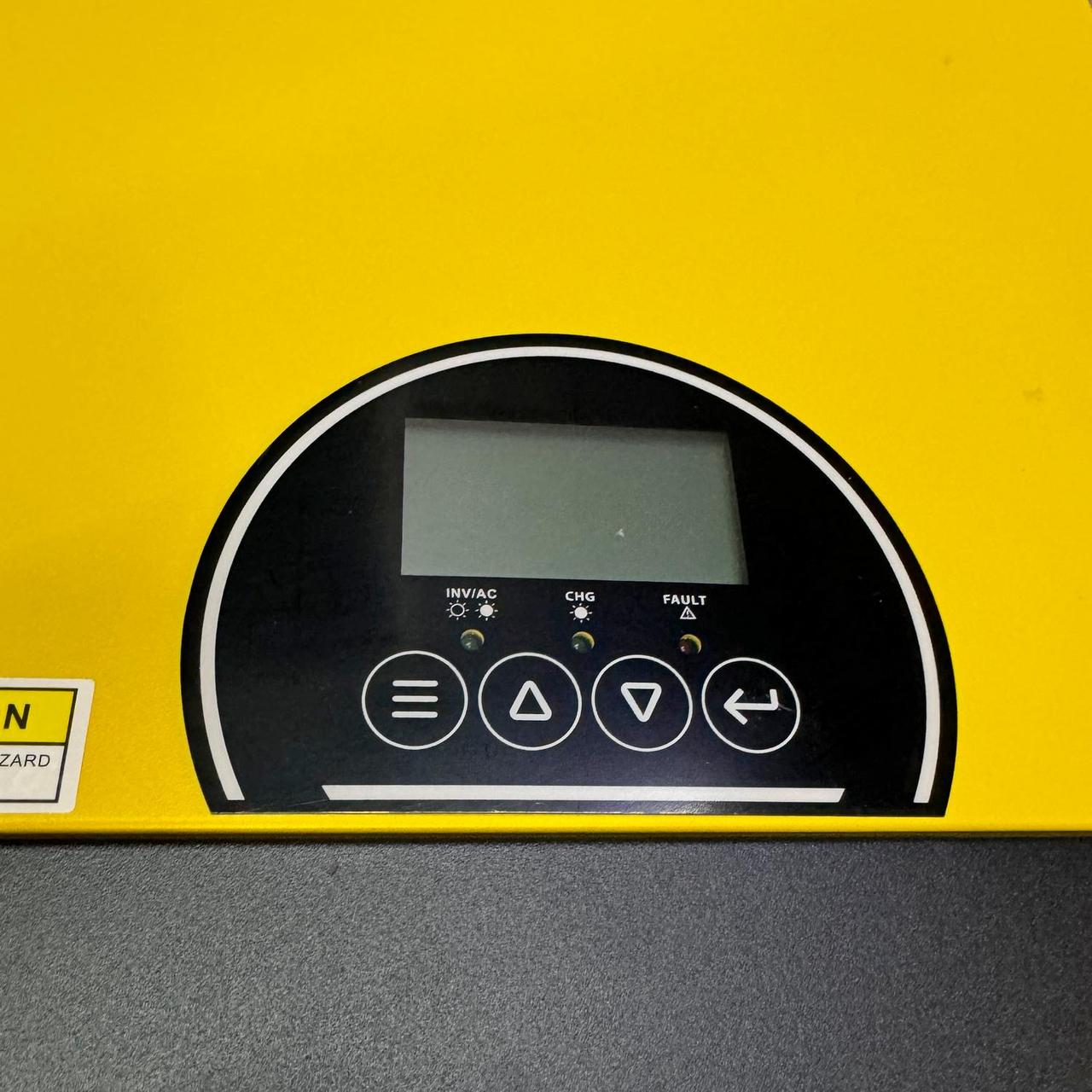

• Настройка с помощью встроенного ЖК-экрана и кнопок:
  • Приоритета Сеть/Солнечные панели
  • Силы тока зарядки в зависимости от условий
  • Напряжения зарядки в зависимости от типа батарей (кислотно-щелочные, AGM, гелевые, литиевые, в т.ч. LiFePo4)
  • Диапазона напряжения для питания различных бытовых устройств

Характеристики

• Тип: гибридный преобразователь напряжения
• Фазность вход/выход: 1 фаза/1 фаза
• Мощность:
  • выходная: 2000 В·А / 1600 Вт
  • входная (линия PV): 2000 Вт

Параметры режима работы от сети:

• Форма необходимого входного сигнала: синусоидальная (от сети или генератора)
• Номинальное входное напряжения: 230 В (AC), частота 50/60 Гц (автоматическое определение)
• Максимальное входное напряжение: 300 В (AC)
• Нижний предел напряжения сети: 170 В ±7 В (UPS) / 90 В ±7 В (для бытовых приборов)
• Нижний предел напряжения возврата: 180 В ±7 В (UPS) / 100 В ±7 В (для бытовых приборов)
• Верхний предел напряжения сети: 280 В ±7 В
• Верхний предел напряжения возврата: 270 В ±7 В
• Переключение предела мощности: при падении входного напряжения переменного тока в диапазон 170 В - 90 В, выходная мощность будет линейно снижена от 100% до 50% от номинала.
• Эффективность режима работы в сети: >95% (батарея полностью заряжена)
• Скорость реакции переключения: 10 мс (UPS), 20 мс (для бытовых приборов)

Параметры режима работы Инвертора (от батареи):

• Мощность на выходе: 2000 В·А / 1600 Вт
• Форма выходного сигнала: синусоидальная
• Выходное регулируемое напряжение:  230 В ±5% (AC), частота 50 Гц
• Пиковое значение эффективности: 94%
• Защита от перегрузки по мощности: 5 с (101%-150%), 3 с (>150%)
• Номинальное напряжение батареи: 12 В (DC)
• Напряжение холодного старта: 11.5 В (DC)
• Режим "Низкий заряд батареи": 11 В (нагрузка <50%) / 10.5 В (нагрузка >=50%)
• Режим "Низкий заряд батареи", напряжение возврата: 11.5 В (нагрузка <50%) / 11 В (нагрузка >=50%)
• Нижний предел напряжения батареи: 10.2 В (нагрузка <50%) / 9.6 В (нагрузка >=50%)
• Верхний предел напряжения заряда батареи: 14 В (DC)
• Верхний предел напряжения батареи: 16 В (DC)
• Энергопотребление без нагрузки: <25 Вт

Режим зарядки от сети/генератора:

• Алгоритм зарядки: 3 ступени
• Максимальный ток зарядки: 60 А (AC)
• Напряжение зарядки: 14.6 В (кислотно-щелочные батареи) / 14.1 В (AGM, гелевые)
• Плавающее напряжение зарядки: 13.5 В (DC)

Режим зарядки от MPPT:

• Максимальная мощность линии PV (кластера панелей): 2000 Вт
• Номинальное напряжение линии PV: 240 В (DC)
• Диапазон напряжений линии PV: 30 В - 400 В (DC)
• Максимальный ток зарядки (зарядка от сети + солнечные панели): 80 А

Общие характеристики:

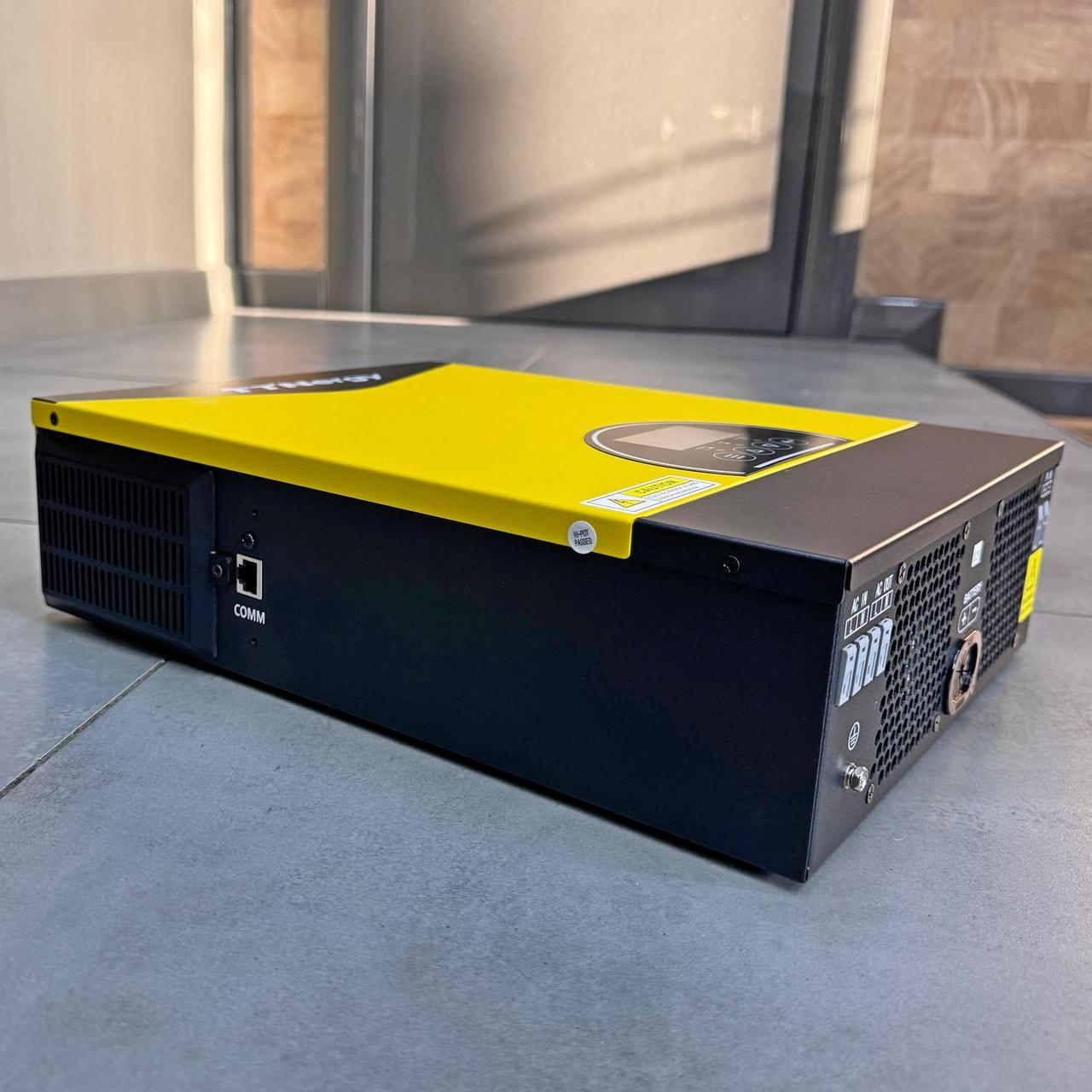

• Управление: передняя панель, RS232, WIFI (отдельный модуль)
• Охлаждение: интеллектуальное активное охлаждение
• Рабочая температура: от -10 °С до +50 °С
• Вес: 4.4 кг
• Размер: 357 x 273 x 95 мм
